Упражнение 42 ГДЗ Перышкин 9 класс (Физика)

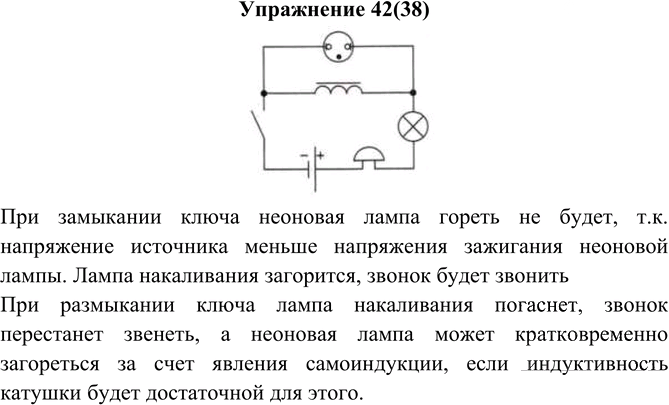

В электрической цепи (рис. 130) напряжение, получаемое от источника тока, меньше напряжения зажигания неоновой лампы. Как будет себя вести неоновая лампа при замыкании и размыкании ключа? Что будет происходить с каждым элементом цепи (исключая источник тока и ключ) при замкнутом ключе, при замыкании ключа, при размыкании ключа?

Неоновая лампа загорается только тогда, когда напряжение на ней достигает напряжения зажигания. В данной цепи напряжение источника меньше этого значения, поэтому при установившемся токе лампа не горит.

При замыкании ключа ток в цепи возрастает. В катушке возникает самоиндукция, которая препятствует увеличению тока, поэтому лампа накаливания загорается не сразу, а неоновая лампа не загорается.

При замкнутом ключе ток постоянен, самоиндукции нет. Лампа накаливания горит, неоновая лампа не горит.

При размыкании ключа ток в цепи уменьшается. В катушке возникает ЭДС самоиндукции, стремящаяся поддержать ток, из-за чего напряжение на катушке резко возрастает. Поэтому лампа накаливания гаснет, а неоновая лампа может кратковременно вспыхнуть.

Ответ: вспышка неоновой лампы возможна только при размыкании ключа.
