Упражнение 37 ГДЗ Перышкин 9 класс (Физика)
Упражнение 33
- В какую сторону покатится лёгкая алюминиевая трубочка при замыкании цепи (рис. 106)?
- На рисунке 107 изображены два оголённых проводника, соединённых с источником тока, и лёгкая алюминиевая трубочка AB. Вся установка находится в магнитном поле. Определите направление тока в трубочке AB, если в результате взаимодействия этого тока с магнитным полем трубочка катится по проводникам в направлении, указанном на рисунке. Какой полюс источника тока является положительным, а какой — отрицательным?

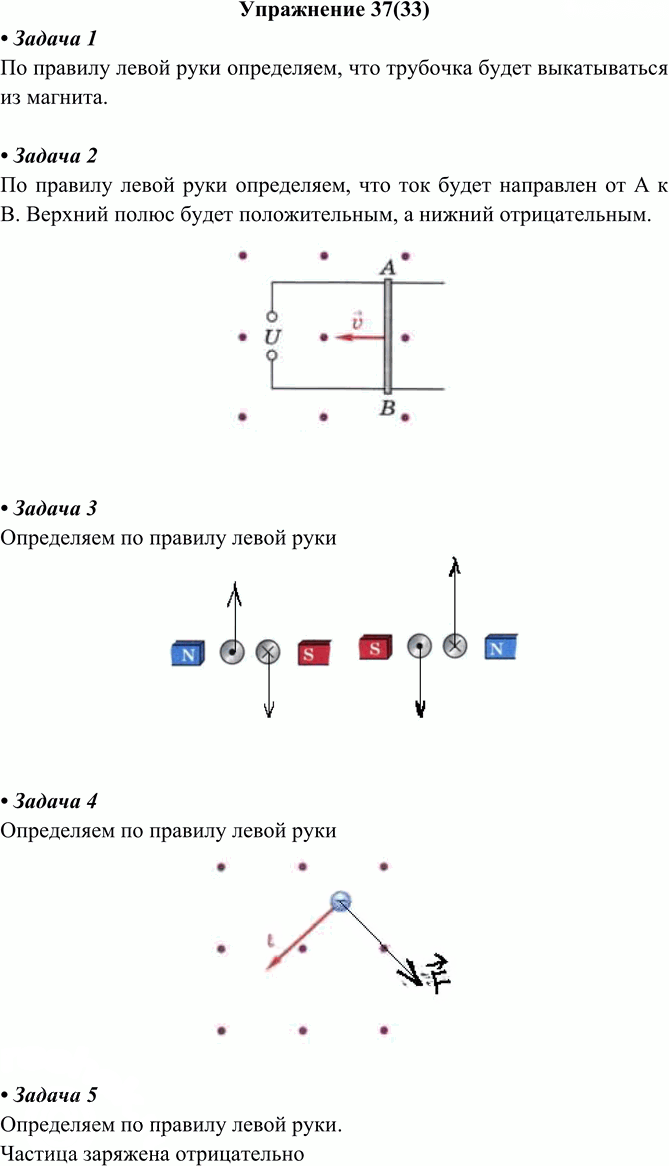

1) По правилу левой руки определяем направление силы, действующей на трубочку, — она направлена вправо. Значит, трубочка покатится вправо.
2) Магнитные линии направлены к наблюдателю. По правилу левой руки ток в трубочке идёт от A к B. Так как ток во внешней цепи идёт от «+» к «−», то верхний полюс источника — положительный, а нижний — отрицательный.

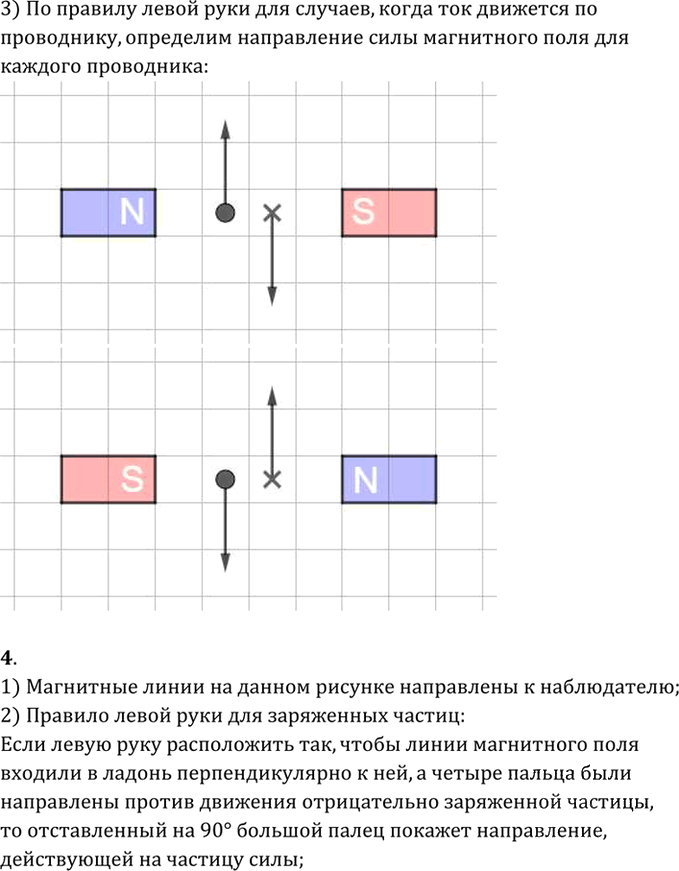

3) В левом проводнике ток направлен к наблюдателю, в правом — от наблюдателя. По правилу левой руки сила, действующая на левый проводник, направлена вверх, а на правый — вниз.

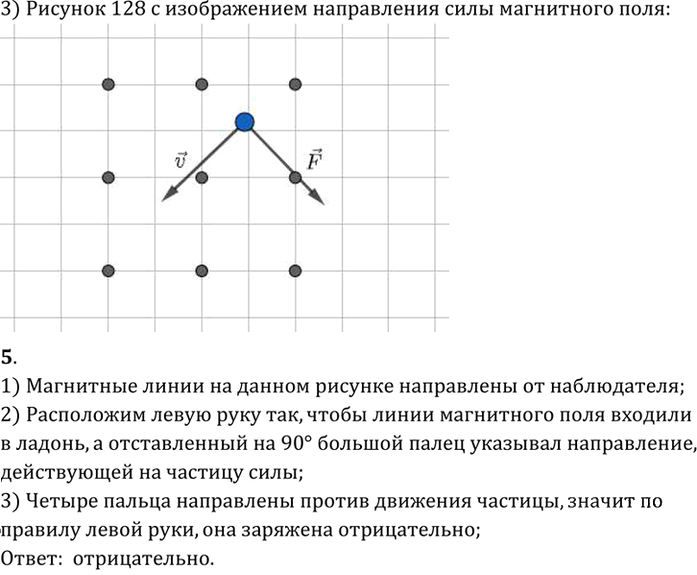

4) Магнитные линии направлены к наблюдателю. Для отрицательно заряженной частицы четыре пальца левой руки направляем против её движения, тогда большой палец показывает направление силы. Получаем, что сила направлена вправо-вниз.
5) Магнитные линии направлены от наблюдателя. Если расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а большой палец был направлен по силе, то четыре пальца окажутся направлены против движения частицы. Следовательно, частица заряжена отрицательно.
