Упражнение 36 ГДЗ Перышкин 9 класс (Физика)
Упражнение 32

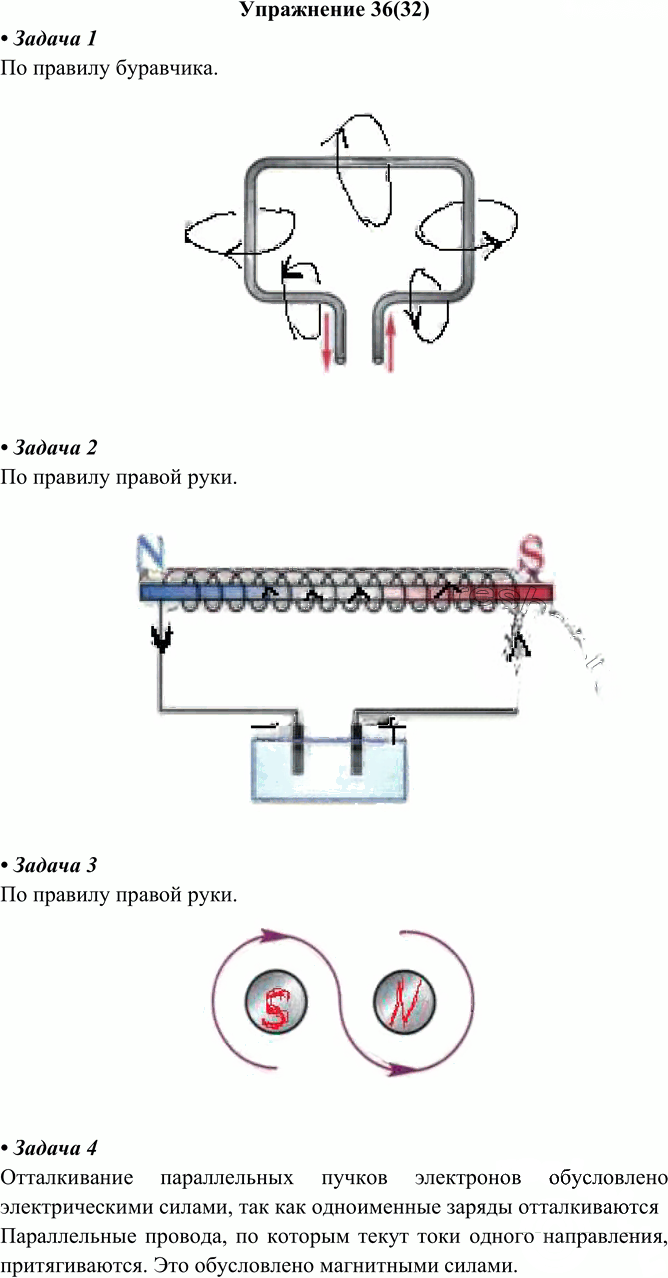

- На рисунке 98 изображён проволочный прямоугольник, направление тока в нём показано стрелками. Перечертите рисунок в тетрадь и, пользуясь правилом буравчика, начертите вокруг каждой из его четырёх сторон по одной магнитной линии, указав стрелкой её направление.
- Определите направление тока в катушке и полюсы источника тока (рис. 99), если при прохождении тока в катушке возникают указанные на рисунке магнитные полюсы.
- Направление тока в витках обмотки подковообразного электромагнита показано стрелками (рис. 100). Определите полюсы электромагнита.
- Параллельные провода, по которым текут токи одного направления, притягиваются, а параллельные пучки электронов, движущихся в одном направлении, отталкиваются. В каком из этих случаев взаимодействие обусловлено электрическими силами, а в каком — магнитными? Почему вы так считаете?

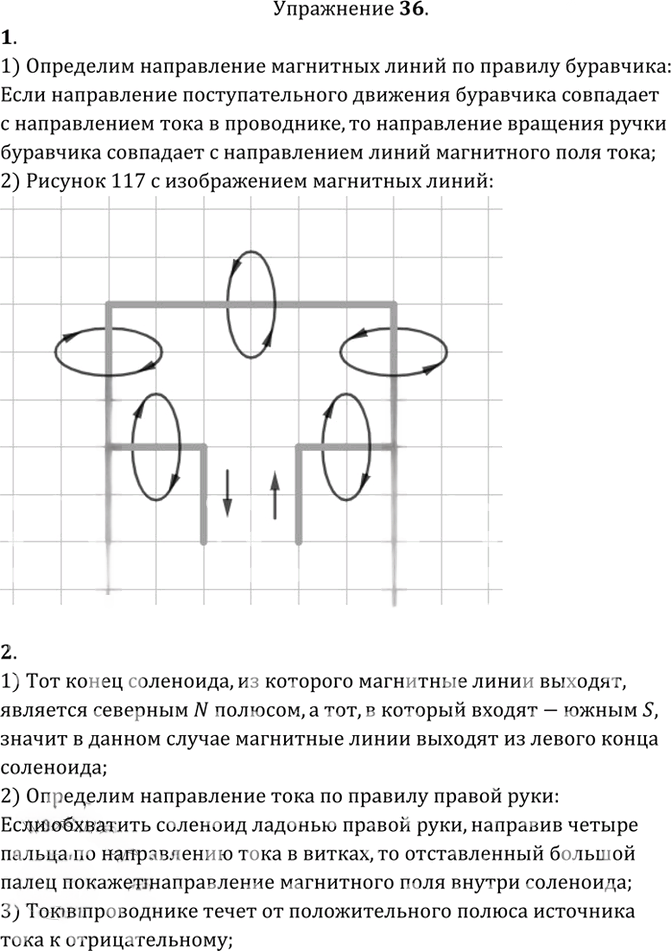

1) Магнитные линии вокруг каждого прямолинейного участка проволочного прямоугольника направлены по правилу буравчика: если буравчик вращать по направлению тока, то направление его поступательного движения показывает направление магнитных линий. Поэтому вокруг каждой стороны нужно изобразить замкнутые линии с соответствующим направлением стрелок.
2) В соленоиде северный полюс находится там, откуда магнитные линии выходят, а южный — там, куда входят. Значит, если магнитные линии выходят из левого конца катушки, то левый конец — N, правый — S. По правилу правой руки определяем направление тока в витках и полюсы источника: ток идёт от положительного полюса источника к отрицательному, поэтому + — справа, − — слева.
3) Подковообразный электромагнит можно рассматривать как два соленоида. По правилу правой руки определяем направление магнитного поля в каждом из них: в левом соленоиде линии направлены от наблюдателя, в правом — к наблюдателю. Следовательно, левый конец электромагнита — S, правый — N.
4) Параллельные провода с токами одного направления притягиваются из-за магнитных сил. Параллельные пучки электронов, движущиеся в одном направлении, отталкиваются из-за электрических сил, так как электроны имеют одинаковый отрицательный заряд.
Ответ: 1) магнитные линии вокруг каждой стороны — по правилу буравчика; 2) левый конец катушки — N, правый — S, источник: слева −, справа +; 3) левый полюс электромагнита — S, правый — N; 4) во втором случае.
