Упр.59.1 ГДЗ Лукашик 7-9 класс по физике (Физика)

Изобразите линии магнитных полей вокруг проводников, по которым идёт ток в заданных направлениях (рис. VIII-5).

Направление магнитных линий вокруг прямого проводника с током определяют по правилу правой руки (буравчика): если большой палец правой руки направить по току, то согнутые пальцы покажут направление линий магнитного поля.

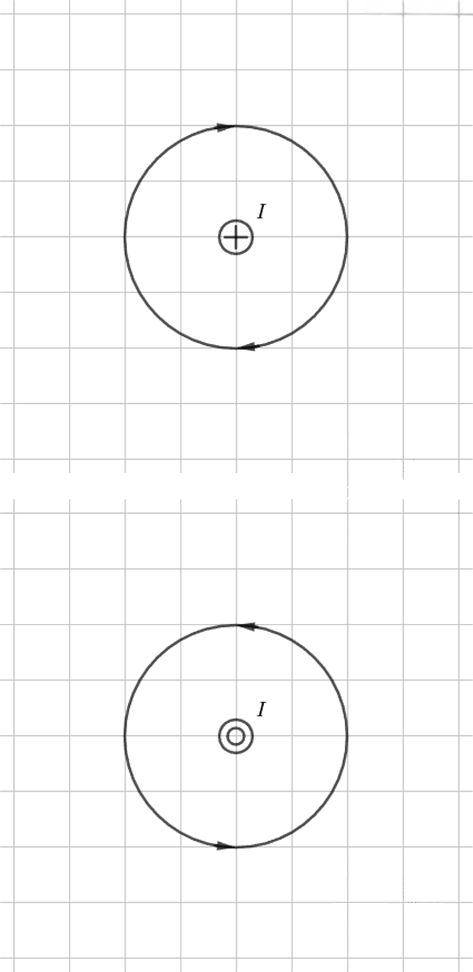

Для каждого рисунка линии магнитного поля нужно изобразить в виде окружностей с центром на проводнике, а направление выбрать по правилу правой руки:

• если ток направлен к наблюдателю (обозначение ⊙), линии идут против часовой стрелки;
• если ток направлен от наблюдателя (обозначение ⊗), линии идут по часовой стрелке;

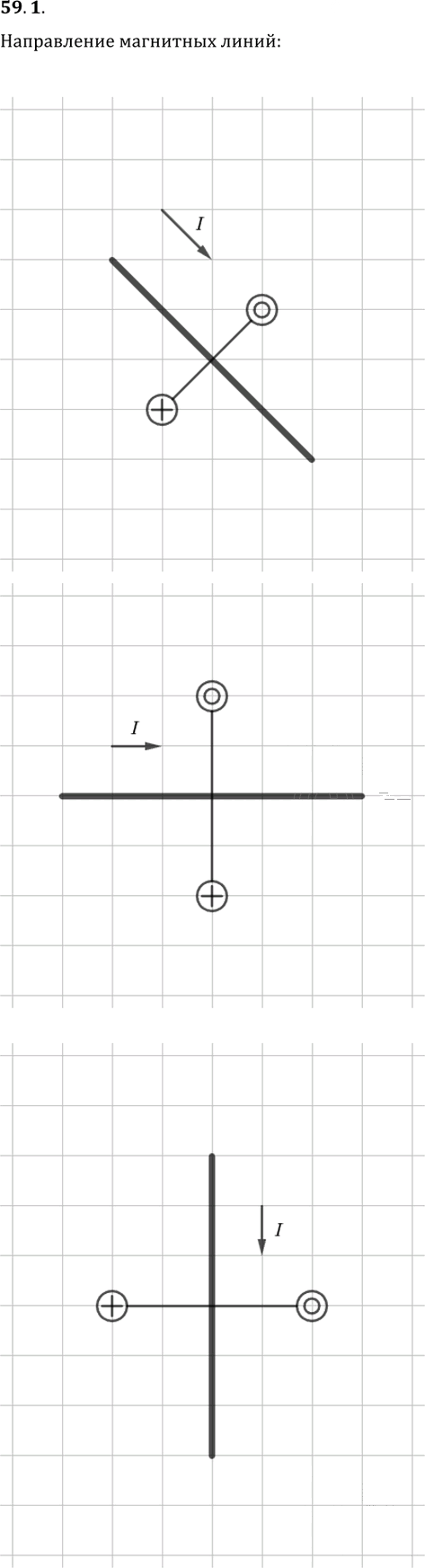

• для горизонтального или наклонного проводника направление окружностей определяется тем же правилом: линии охватывают проводник по кругу в плоскости, перпендикулярной проводнику.

Следовательно, на всех рисунках магнитные линии вокруг каждого проводника должны быть замкнутыми окружностями, а стрелки на них ставятся в соответствии с направлением тока по правилу правой руки.
