Упр.34.39 ГДЗ Лукашик 7-9 класс по физике (Физика)

На рисунке IV-57, а и б «забыли»: 1) изобразить графики полной механической энергии свободно падающего тела; 2) обозначить графики потенциальной и кинетической энергии; 3) указать параметры одной из осей координат. Исправьте эту «оплошность», сделав правильный рисунок у себя в тетради.

При свободном падении без сопротивления воздуха полная механическая энергия тела сохраняется:

$$E=E_p+E_k=\text{const}.$$

Поэтому на обоих рисунках нужно изобразить:

• горизонтальную линию для полной механической энергии $$E$$;
• убывающий график потенциальной энергии $$E_p$$;
• возрастающий график кинетической энергии $$E_k$$.

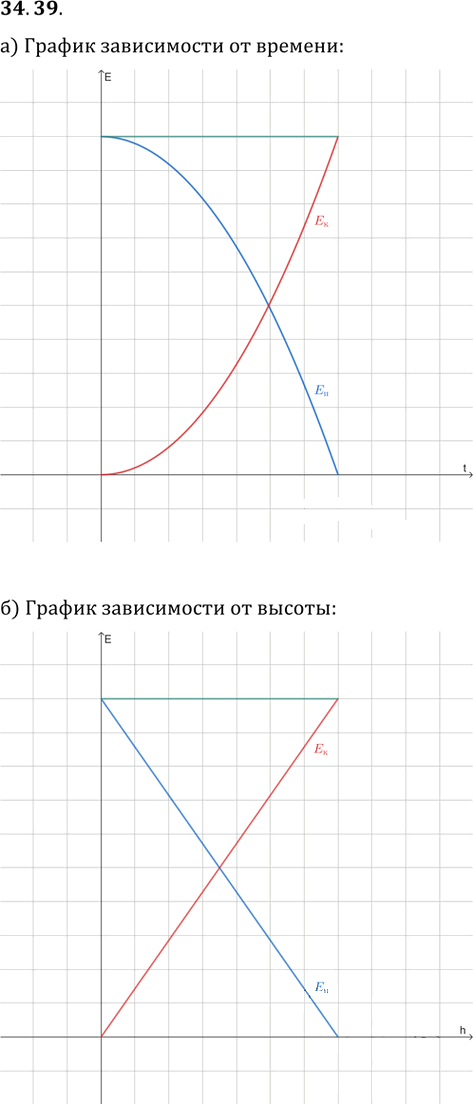

На рисунке а по оси абсцисс откладывается время $$t$$, по оси ординат — энергия $$E$$. При падении тела:

• $$E_p$$ уменьшается от максимума до нуля;
• $$E_k$$ увеличивается от нуля до максимума;
• $$E$$ остаётся постоянной.

На рисунке б по оси абсцисс откладывается высота $$h$$, по оси ординат — энергия $$E$$. При уменьшении высоты:

• $$E_p=mgh$$ — линейно уменьшается;
• $$E_k=E-E_p$$ — линейно увеличивается;
• $$E$$ — горизонтальная прямая.

Таким образом, на обоих графиках нужно подписать оси и обозначить кривые: $$E_p$$ — убывающая, $$E_k$$ — возрастающая, $$E$$ — горизонтальная.
