Упр.16.20 ГДЗ Лукашик 7-9 класс по физике (Физика)

Изобразите в выбранном вами масштабе три силы, действующие на тело, если они направлены под углом $$120^\circ$$ по отношению друг к другу, причём сила, равная $$10\ \text{кН}$$, направлена вертикально вверх, а две другие равны по $$25\ \text{кН}$$ каждая.

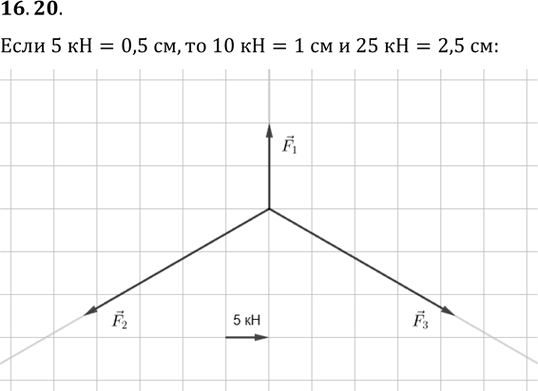

Выберем масштаб, например: $$5\ \text{кН} = 0{,}5\ \text{см}.$$ Тогда

$$10\ \text{кН} = 1\ \text{см}, \qquad 25\ \text{кН} = 2{,}5\ \text{см}.$$

Из одной точки проводим три вектора под углами $$120^\circ$$ друг к другу:

• вектор $$\vec F_1$$ длиной $$1\ \text{см}$$ — вертикально вверх;
• два других вектора $$\vec F_2$$ и $$\vec F_3$$ длиной по $$2{,}5\ \text{см}$$ каждый — под углами $$120^\circ$$ к первому и между собой.

Такой чертёж и будет изображением трёх сил в выбранном масштабе.
