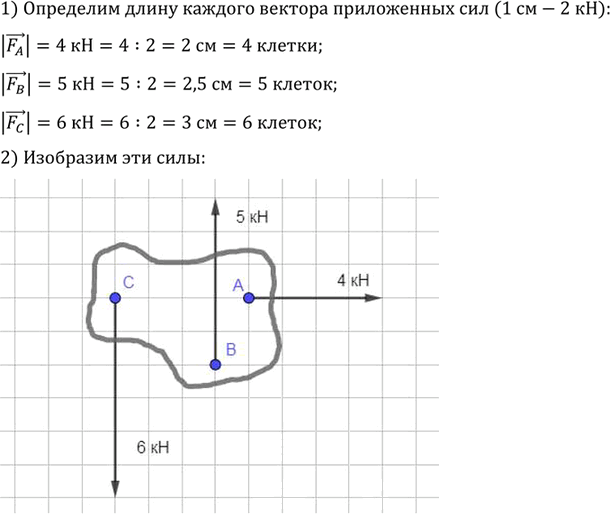

Рассмотрим вариант решения задания из учебника Лукашик, Иванова 7 класс, Просвещение: Изобразите графически силы, приложенные к телу (рис. 81): в точке А силу 4 кН, действующую горизонтально слева направо; в точке В силу 5 кН, направленную вертикально вверх; в точке С силу 6 кН, направленную вертикально вниз (масштаб: 1 см — 2 кН).

По масштабу $$1\ \text{см} = 2\ \text{кН}$$ найдём длину каждого вектора:

$$ l_A=\frac{4}{2}=2\ \text{см},\qquad l_B=\frac{5}{2}=2{,}5\ \text{см},\qquad l_C=\frac{6}{2}=3\ \text{см} $$

Значит, в точке A нужно изобразить вектор силы длиной 2 см горизонтально слева направо, в точке B — вектор длиной 2,5 см вертикально вверх, в точке C — вектор длиной 3 см вертикально вниз.

Ответ: $$F_A=4\ \text{кН}$$ — вправо, $$F_B=5\ \text{кН}$$ — вверх, $$F_C=6\ \text{кН}$$ — вниз; длины векторов на рисунке: 2 см, 2,5 см и 3 см соответственно.
