§62 Задание ГДЗ Перышкин 8 класс (Физика)

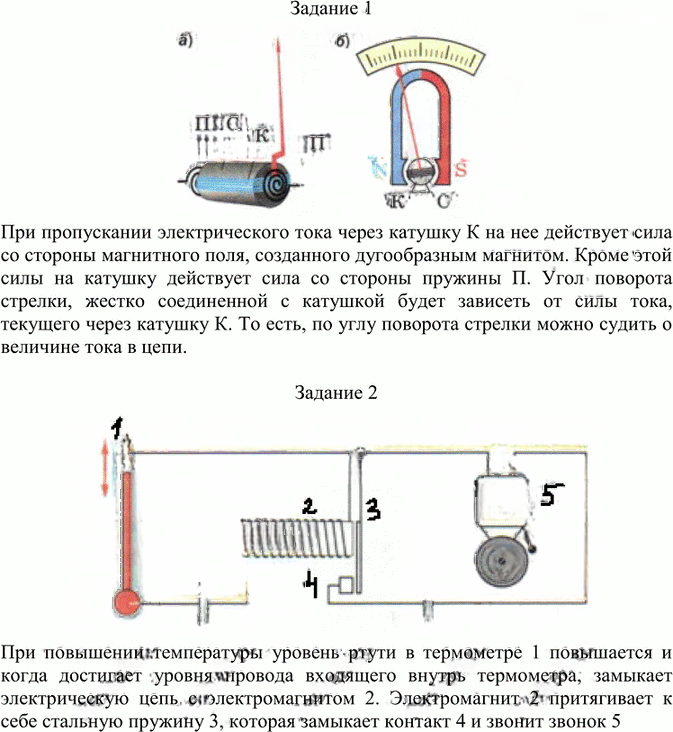

- Вращение рамки с током в магнитном поле используется в устройстве электрических измерительных приборов. На рисунке 120, а показана схема устройства одного из таких приборов. Между полюсами постоянного магнита (или электромагнита) располагается лёгкая катушка К, внутри которой находится неподвижный железный сердечник С. Катушка расположена горизонтально. Ток в неё поступает по металлическим пружинкам П. При отсутствии тока пружинки удерживают катушку в горизонтальном положении, а прикреплённую к ней стрелку — на нулевом делении шкалы. Объясните, как действует прибор.
- б) На рисунке 121 изображён автомат, с помощью которого включается звонок, когда температура в помещении поднимается выше нормы. Назовите все части автомата. Объясните его действие. В каких случаях целесообразно применять такие автоматы? Приведите примеры.
1) При пропускании электрического тока через катушку в магнитном поле на неё действует сила, из-за которой катушка поворачивается. Поворот катушки передаётся стрелке, жёстко с ней связанной. Одновременно пружинки создают противодействующий момент и подводят ток к катушке.
Чем больше сила тока в катушке, тем сильнее действие магнитного поля и тем больше угол поворота стрелки. Поэтому по отклонению стрелки судят о величине тока в цепи.
2) Части автомата: 1 — термометр с ртутью, 2 — электромагнит, 3 — стальная пружина (якорь), 4 — контакт, 5 — звонок.
При повышении температуры ртуть в термометре поднимается и замыкает цепь электромагнита. Электромагнит притягивает стальную пружину, она замыкает контакт, и включается звонок. Когда температура понижается, цепь размыкается, и звонок выключается.
Такие автоматы применяют там, где нужно автоматически поддерживать или контролировать температуру: в системах отопления, охлаждения, вентиляции, в холодильниках, инкубаторах, пожарной сигнализации.
