§35 Задание ГДЗ Перышкин 8 класс (Физика)
- Рассмотрите рисунок 56, на котором изображена установка для наблюдения магнитного действия тока. Что представляет собой каждая часть этой установки? Расскажите, как протекает опыт.
- По рисункам 57 и 58 расскажите, как на опыте наблюдают взаимодействие рамки с током и магнита.

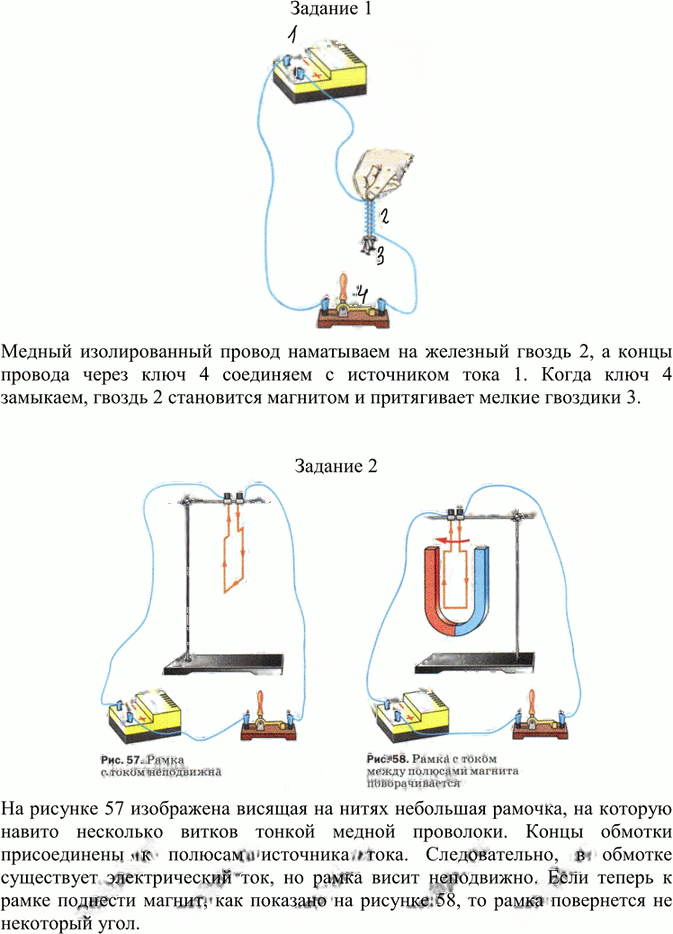

1. На рисунке 56 показаны: источник тока 1, железный гвоздь 2 с намотанным на него изолированным медным проводом, мелкие гвоздики 3 и ключ 4.
Медный изолированный провод наматывают на железный гвоздь 2, а концы провода через ключ 4 соединяют с источником тока 1. Когда ключ 4 замыкают, по проводу проходит ток, гвоздь намагничивается и начинает притягивать мелкие гвоздики 3. Так наблюдают магнитное действие электрического тока.
2. На рисунке 57 изображена небольшая рамка, подвешенная на нитях, с несколькими витками тонкой медной проволоки. Концы обмотки присоединены к полюсам источника тока. В рамке течёт ток, но без магнита она остаётся неподвижной.
Если поднести к рамке магнит, как на рисунке 58, то рамка начинает поворачиваться на некоторый угол. Это показывает, что магнитное поле действует на проводник с током, и рамка с током взаимодействует с магнитом.
