Упражнение 31 ГДЗ Перышкин 8 класс (Физика)

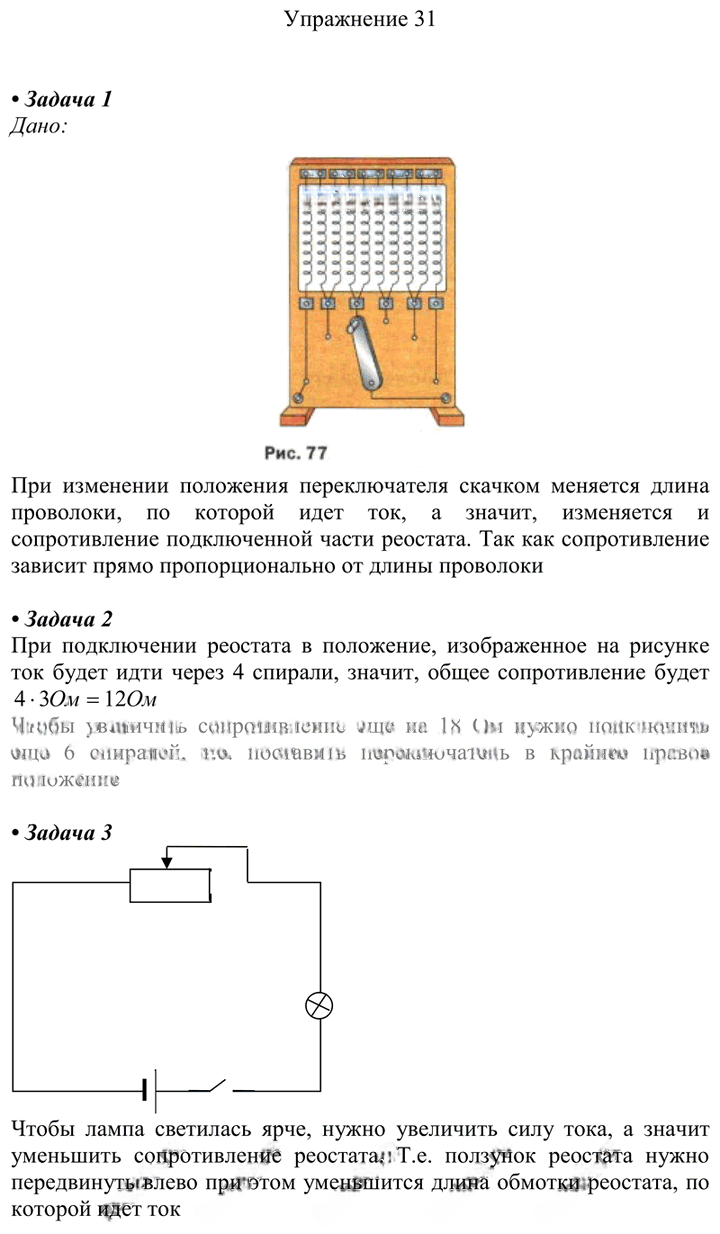

- На рисунке 77 изображён реостат, с помощью которого можно менять сопротивление в цепи не плавно, а ступенями — скачками. Рассмотрите рисунок и по нему опишите, как действует такой реостат.
- Если каждая спираль реостата (см. рис. 77) имеет сопротивление $$3\ \text{Ом}$$, то какое сопротивление будет введено в цепь при положении переключателя, изображённом на рисунке? Куда надо поставить переключатель, чтобы с помощью этого реостата увеличить сопротивление цепи ещё на $$18\ \text{Ом}$$?
- В цепь включены: источник тока, ключ, электрическая лампа и ползунковый реостат. Нарисуйте в тетради схему этой цепи. Куда надо передвинуть ползунок реостата, чтобы лампа светилась ярче?
- Требуется изготовить реостат на $$20\ \text{Ом}$$ из никелиновой проволоки площадью сечения $$3\ \text{мм}^2$$. Какой длины проволока потребуется для этого?
1. При изменении положения переключателя скачком меняется длина проволоки, по которой идёт ток, а значит, изменяется и сопротивление подключённой части реостата. Так как сопротивление прямо пропорционально длине проволоки, реостат изменяет сопротивление не плавно, а ступенями.
2. В указанном положении ток идёт через 4 спирали, значит, сопротивление равно:
$$R=4\cdot 3=12\ \text{Ом}$$
Чтобы увеличить сопротивление ещё на $$18\ \text{Ом}$$, нужно добавить
$$\frac{18}{3}=6$$
спиралей. Следовательно, переключатель надо поставить в крайнее правое положение.
3. Лампа будет светить ярче, если увеличить силу тока в цепи. Для этого нужно уменьшить сопротивление реостата, то есть передвинуть ползунок влево. Тогда уменьшится длина участка обмотки, по которому идёт ток.
4.
Дано: $$R=20\ \text{Ом}$$, $$S=3\ \text{мм}^2$$, $$\rho=0{,}40\ \text{Ом}\cdot\text{мм}^2/\text{м}$$
Найти: $$l-?$$
Ход решения:
Сопротивление проводника:
$$R=\rho\frac{l}{S}$$
Отсюда
$$l=\frac{RS}{\rho}$$
Подставим значения:
$$l=\frac{20\cdot 3}{0{,}40}=150\ \text{м}$$
Ответ: $$150\ \text{м}$$.
