Упражнение 29 ГДЗ Перышкин 8 класс (Физика)
- Напряжение на зажимах электрического утюга $$220\ \text{В}$$, сопротивление нагревательного элемента утюга $$50\ \text{Ом}$$. Чему равна сила тока в нагревательном элементе?
- Сила тока в спирали электрической лампы $$0{,}7\ \text{А}$$, сопротивление лампы $$310\ \text{Ом}$$. Определите напряжение, под которым находится лампа.
- Каким сопротивлением обладает вольтметр, рассчитанный на $$150\ \text{В}$$, если сила тока в нём не должна превышать $$0{,}01\ \text{А}$$?
- Определите по графику (см. рис. 69) сопротивление проводника.
- Рассмотрите рисунок 71 и таблицу результатов опыта, выполняемого в соответствии с этим рисунком. Что изменится на рисунке и в схеме электрической цепи, когда будут проводиться опыты № $$2$$ и $$3$$, указанные в таблице 7?
- По показаниям приборов (см. рис. 70) определите сопротивление проводника АВ.
- На рисунке 73 изображены графики зависимости силы тока от напряжения для двух проводников A и В. Какой из этих проводников обладает большим сопротивлением? Определите сопротивление каждого из проводников.
1) По закону Ома для участка цепи:
$$I=\frac{U}{R}=\frac{220}{50}=4{,}4\ \text{А}$$
2)
$$U=IR=0{,}7\cdot 310=217\ \text{В}$$
3)
$$R=\frac{U}{I}=\frac{150}{0{,}01}=1{,}5\cdot 10^4\ \text{Ом}=15\ \text{кОм}$$

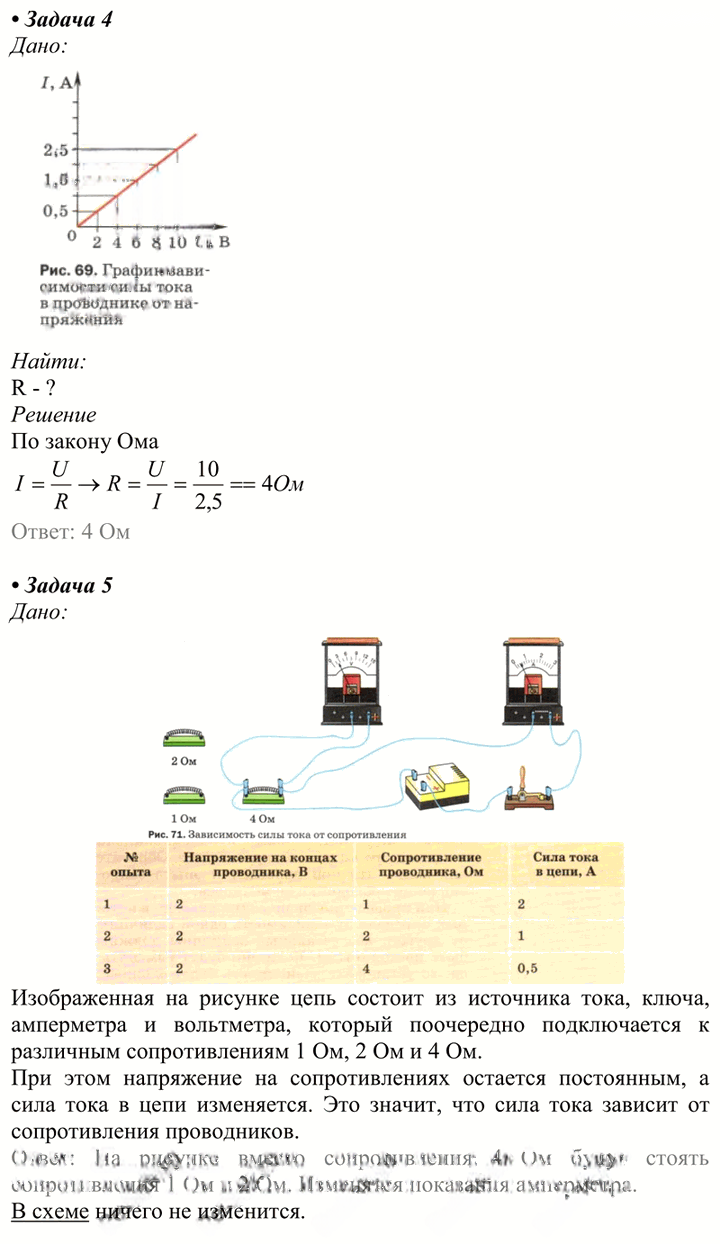

4) По графику при $$U=10\ \text{В}$$ сила тока $$I=2{,}5\ \text{А}$$. Тогда
$$R=\frac{U}{I}=\frac{10}{2{,}5}=4\ \text{Ом}$$
5) В опытах № 2 и 3 на рисунке вместо сопротивления $$4\ \text{Ом}$$ будут подключены сопротивления $$1\ \text{Ом}$$ и $$2\ \text{Ом}$$. При этом изменятся показания амперметра, а в схеме ничего не изменится.

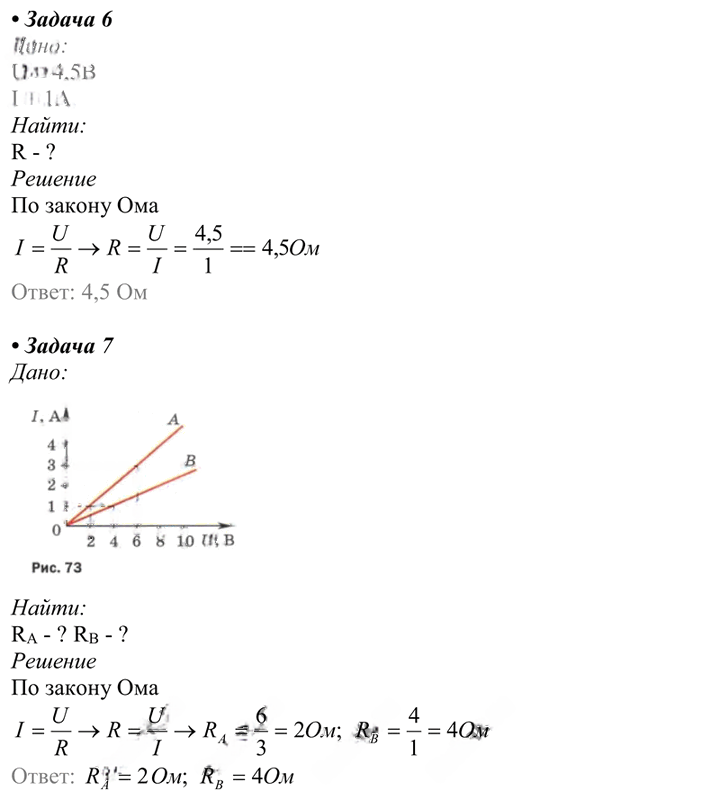

6)
$$R=\frac{U}{I}=\frac{4{,}5}{1}=4{,}5\ \text{Ом}$$
7) Большим сопротивлением обладает проводник, у которого при одном и том же напряжении сила тока меньше. На графике это проводник B.
Для проводника A:
$$R_A=\frac{U}{I}=\frac{6}{3}=2\ \text{Ом}$$
Для проводника B:
$$R_B=\frac{U}{I}=\frac{4}{1}=4\ \text{Ом}$$
Ответ
1) $$4{,}4\ \text{А}$$; 2) $$217\ \text{В}$$; 3) $$15\ \text{кОм}$$; 4) $$4\ \text{Ом}$$; 5) вместо $$4\ \text{Ом}$$ будут $$1\ \text{Ом}$$ и $$2\ \text{Ом}$$, изменятся показания амперметра; 6) $$4{,}5\ \text{Ом}$$; 7) $$R_A=2\ \text{Ом},\ R_B=4\ \text{Ом}$$, большее сопротивление у проводника B.
