Упражнение 26 ГДЗ Перышкин 8 класс (Физика)
- Рассмотрите шкалу вольтметра (см. рис. 65, а). Определите цену деления. Перечертите в тетрадь его шкалу и нарисуйте положение стрелки при напряжении $$4{,}5\ \text{В}$$; $$7{,}5\ \text{В}$$; $$10{,}5\ \text{В}$$.
- Определите цену деления шкалы вольтметра, изображённого на рисунке 66, а. Какое напряжение он показывает?
- Начертите схему цепи, состоящей из аккумулятора, лампы, ключа, амперметра и вольтметра, для случая, когда вольтметром измеряют напряжение на полюсах источника тока.

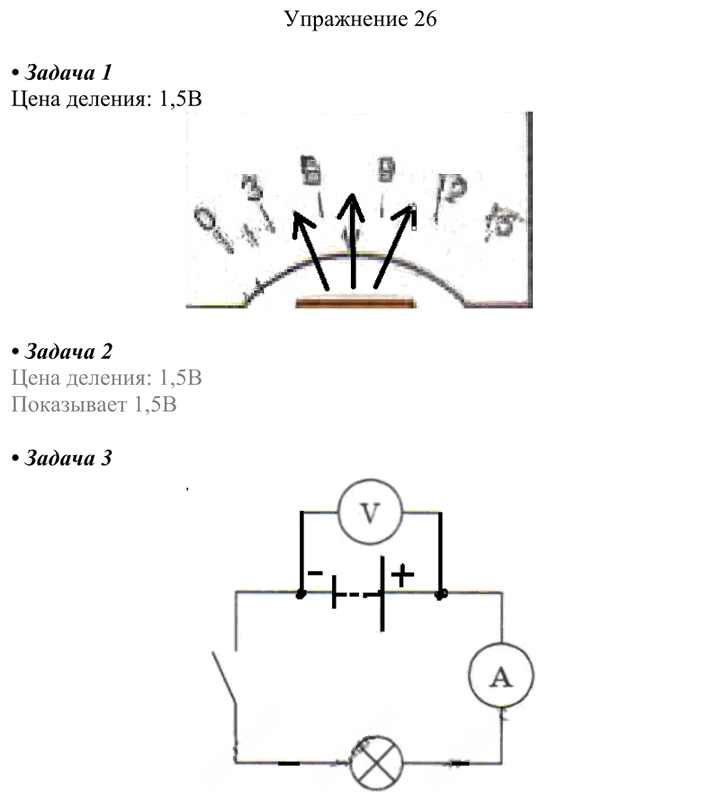

1. На шкале вольтметра между соседними подписанными делениями 3 В и 6 В, 6 В и 9 В, 9 В и 12 В находится по 2 промежуточных деления. Значит, цена одного деления:
$$\frac{6-3}{2}=1{,}5\ \text{В}$$
Тогда положения стрелки будут соответствовать значениям 4,5 В; 7,5 В; 10,5 В.
2. На шкале вольтметра цена деления также равна 1,5 В. Стрелка стоит на первом делении после нуля, значит прибор показывает:
$$U=1{,}5\ \text{В}$$
3. При измерении напряжения на полюсах источника тока вольтметр подключают параллельно к аккумулятору, соблюдая полярность: «+» вольтметра к «+» источника, «−» к «−» источника. Амперметр, лампу и ключ включают последовательно в общую цепь.
Ответ: 1) $$1{,}5\ \text{В}$$; 2) $$1{,}5\ \text{В}$$; 3) вольтметр подключён параллельно к полюсам аккумулятора, амперметр и лампа — последовательно.
