Упражнение 25 ГДЗ Перышкин 8 класс (Физика)
- При включении в цепь амперметра так, как показано на рисунке 63, а, сила тока была $$0{,}5\ \text{А}$$. Каковы будут показания амперметра при включении его в ту же цепь так, как изображено на рисунке 63, б?
- Как можно проверить правильность показаний амперметра с помощью другого амперметра, точность показаний которого проверена?
- Рассмотрите амперметры, данные на рисунках 61, 62. Определите цену деления шкалы каждого амперметра. Какую наибольшую силу тока они могут измерять? Перерисуйте шкалу амперметра (см. рис. 61, а) в тетрадь и покажите, каково будет положение стрелки при силе тока $$0{,}3\ \text{А}$$ и $$1{,}5\ \text{А}$$.
- Имеется точный амперметр. Как, пользуясь им, нанести шкалу на другой, ещё не проградуированный амперметр?

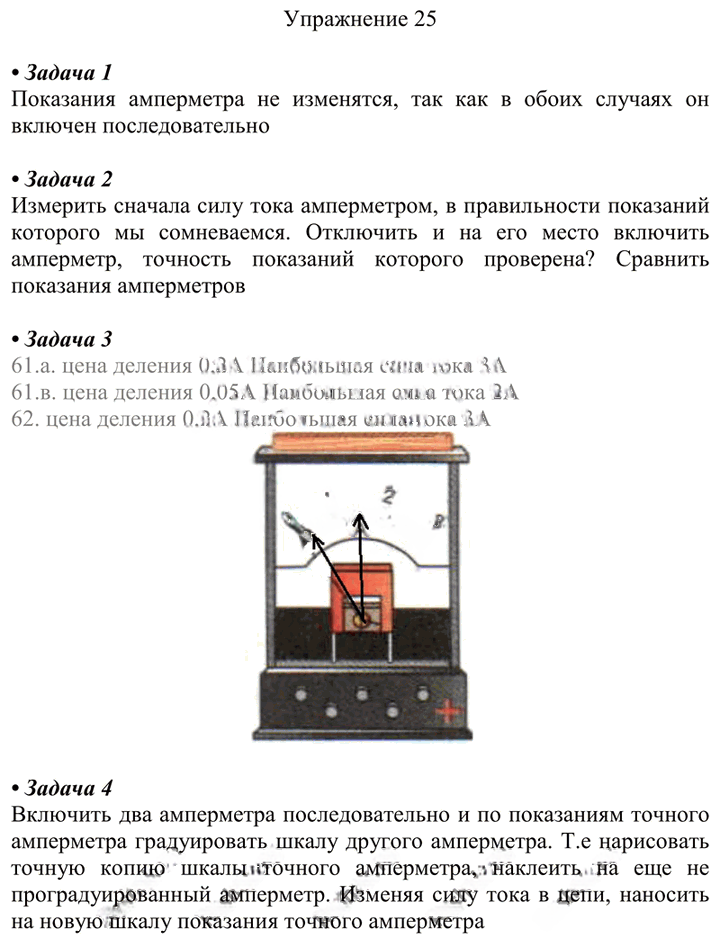

1. Показания амперметра не изменятся, так как в обоих случаях он включён в цепь последовательно. При последовательном соединении сила тока во всех участках цепи одинакова.
2. Нужно включить в цепь сначала амперметр, в показаниях которого сомневаются, а затем вместо него — проверенный амперметр. Если показания совпадают, то первый амперметр показывает правильно.
3. Для амперметров:
- рис. 61, а — цена деления $$0{,}2\ \text{А}$$, наибольшая сила тока $$3\ \text{А}$$;
- рис. 61, б — цена деления $$0{,}05\ \text{А}$$, наибольшая сила тока $$2\ \text{А}$$;
- рис. 62 — цена деления $$0{,}2\ \text{А}$$, наибольшая сила тока $$3\ \text{А}$$.
Для амперметра на рис. 61, а при силе тока $$0{,}3\ \text{А}$$ стрелка будет стоять на отметке между $$0{,}2\ \text{А}$$ и $$0{,}4\ \text{А}$$, а при силе тока $$1{,}5\ \text{А}$$ — посередине между $$1{,}4\ \text{А}$$ и $$1{,}6\ \text{А}$$.
4. Нужно включить точный амперметр и не проградуированный амперметр последовательно в одну и ту же цепь. Изменяя силу тока, отмечать на шкале не проградуированного амперметра положения стрелки, соответствующие показаниям точного амперметра, а затем нанести деления шкалы.
