Упражнение 23 ГДЗ Перышкин 8 класс (Физика)
- Начертите схему цепи, содержащей один гальванический элемент и два звонка, каждый из которых можно включать отдельно.
- Придумайте схему соединения гальванического элемента, звонка и двух кнопок, расположенных так, чтобы можно было позвонить из двух разных мест.
- На рисунке 51 дана схема соединения лампы и двух переключателей. Рассмотрите схему и подумайте, где можно применить такую проводку.
- Нарисуйте схему цепи карманного фонаря (рис. 52) и назовите части этой цепи. Какие элементы фонаря отмечены цифрами?

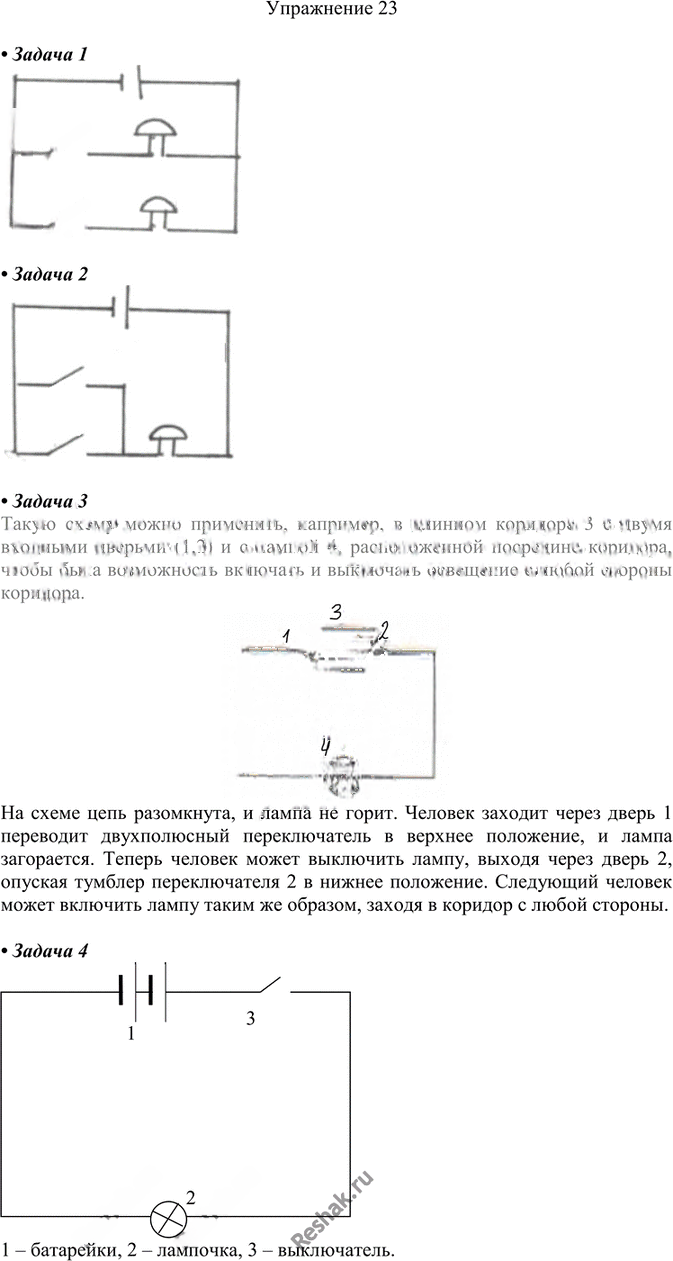

1. Чтобы каждый звонок можно было включать отдельно, их нужно соединить параллельно, а в каждую ветвь поставить свой выключатель. Тогда при замыкании одного выключателя будет работать только соответствующий звонок.
2. Чтобы можно было позвонить из двух разных мест, гальванический элемент и звонок соединяют последовательно, а в цепь включают две кнопки параллельно. Нажатие любой из кнопок замыкает цепь и вызывает звонок.
3. Такая схема применяется, например, в длинном коридоре с двумя входами и одной лампой посередине, чтобы освещение можно было включать и выключать с любой стороны коридора.
4. Части цепи карманного фонаря:
- 1 — батарейки;
- 2 — лампочка;
- 3 — выключатель.
Ответ
1) Два звонка соединяют параллельно, каждый — со своим выключателем.
2) Две кнопки соединяют параллельно, чтобы звонок можно было включать из двух мест.
3) Схема подходит для освещения длинного коридора с двумя входами.
4) 1 — батарейки, 2 — лампочка, 3 — выключатель.
