Упражнение 34 ГДЗ Перышкин 8 класс (2022) (Физика)
- Начертите схему цепи, изображённой на рисунке 2.41, и объясните опыт, проведённый по данному рисунку.
- Выразите в омах значения следующих сопротивлений: $$100\ \text{мОм}$$; $$0{,}7\ \text{кОм}$$; $$20\ \text{МОм}$$.

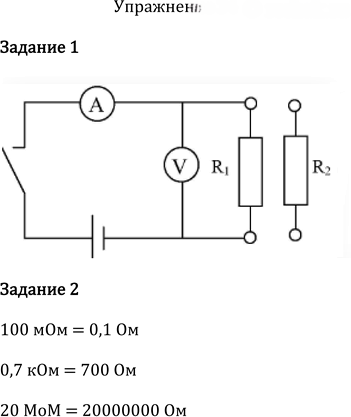

1. На схеме изображены источник тока, ключ, амперметр, вольтметр и два резистора $$R_1$$ и $$R_2$$. Амперметр включён последовательно в цепь, а вольтметр — параллельно участку цепи с резистором $$R_1$$.
Опыт показывает, что при замыкании цепи через резистор $$R_1$$ проходит ток, а вольтметр измеряет напряжение на его концах. Резистор $$R_2$$ в данной цепи не подключён, поэтому ток через него не идёт.
2. Переведём сопротивления в омы:
$$100\ \text{мОм}=100\cdot 10^{-3}\ \text{Ом}=0{,}1\ \text{Ом}$$
$$0{,}7\ \text{кОм}=0{,}7\cdot 10^{3}\ \text{Ом}=700\ \text{Ом}$$
$$20\ \text{МОм}=20\cdot 10^{6}\ \text{Ом}=20000000\ \text{Ом}$$
Ответ
1. Амперметр включён последовательно, вольтметр — параллельно резистору $$R_1$$. Опыт демонстрирует измерение силы тока и напряжения на участке цепи.
2. $$100\ \text{мОм}=0{,}1\ \text{Ом}$$; $$0{,}7\ \text{кОм}=700\ \text{Ом}$$; $$20\ \text{МОм}=20000000\ \text{Ом}$$.
