Упражнение 32 ГДЗ Перышкин 8 класс (2022) (Физика)
- Рассмотрите шкалу вольтметра (см. рис. 2.36, а). Определите цену деления. Перечертите в тетрадь его шкалу и нарисуйте положение стрелки для напряжений $$1\ В$$; $$0{,}5\ В$$; $$2{,}6\ В$$.
- Определите цену деления шкалы вольтметра, изображённого на рисунке 2.37, а. Какое напряжение он показывает?
- Начертите схему цепи, состоящей из аккумулятора, лампы, ключа, амперметра и вольтметра для случая, когда вольтметром измеряют напряжение на полюсах источника тока.
1. На шкале вольтметра между соседними подписанными делениями разность напряжений равна $$1\ \text{В}$$, значит цена деления шкалы:
$$1\ \text{В}$$
Стрелку нужно поставить: для $$1\ \text{В}$$ — на первое деление, для $$0{,}5\ \text{В}$$ — посередине между $$0$$ и $$1\ \text{В}$$, для $$2{,}6\ \text{В}$$ — между $$2$$ и $$3\ \text{В}$$, на шестое малое деление после $$2\ \text{В}$$.
2. У вольтметра на рисунке цена деления также равна:
$$1\ \text{В}$$
По положению стрелки он показывает напряжение:
$$4\ \text{В}$$

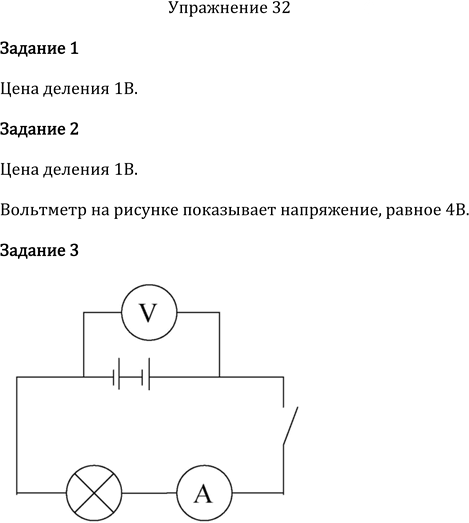

3. Чтобы измерить напряжение на полюсах источника тока, вольтметр подключают параллельно к аккумулятору, а амперметр, лампу и ключ включают последовательно в цепь.
Ответ
1) $$1\ \text{В}$$. Стрелка: $$1\ \text{В}$$ — на первое деление; $$0{,}5\ \text{В}$$ — посередине между $$0$$ и $$1\ \text{В}$$; $$2{,}6\ \text{В}$$ — между $$2$$ и $$3\ \text{В}$$, на шестое малое деление после $$2\ \text{В}$$.
2) Цена деления $$1\ \text{В}$$, показание $$4\ \text{В}$$.
3) Вольтметр подключают параллельно полюсам источника, амперметр, лампу и ключ — последовательно.
