Упражнение 27 ГДЗ Перышкин 8 класс (2022) (Физика)

1. На рисунке изображена схема электрической цепи. Назовите элементы, из которых состоит данная электрическая цепь. Что нужно сделать, чтобы лампочка в цепи загорелась?
2. Из каких элементов состоит цепь на рисунке? Будет ли идти ток через лампочки, если замкнуть: а) только ключ 1; б) только ключ 2; в) оба ключа одновременно? Стоит ли в такой цепи иметь два ключа?
3. Нарисуйте схему цепи карманного фонаря и назовите части этой цепи.

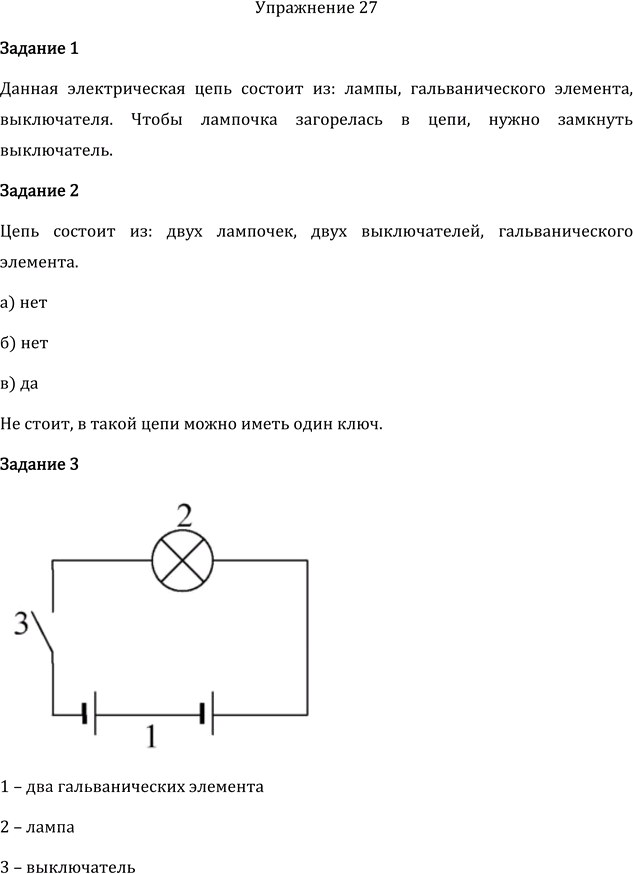

1) Электрическая цепь состоит из лампы, гальванического элемента и выключателя. Чтобы лампочка загорелась, нужно замкнуть выключатель, то есть сделать цепь замкнутой.

2) Цепь состоит из двух лампочек, двух выключателей и гальванического элемента.

а) Если замкнуть только ключ 1, ток через лампочки не пойдёт.

б) Если замкнуть только ключ 2, ток через лампочки не пойдёт.

в) Если замкнуть оба ключа одновременно, ток пойдёт.

В такой цепи достаточно одного ключа, поэтому два ключа иметь не стоит.

3) Цепь карманного фонаря состоит из гальванических элементов, лампы и выключателя.

Схема цепи: источник тока соединён последовательно с лампой и выключателем.

Ответ: 1) лампа, гальванический элемент, выключатель; чтобы лампа загорелась, цепь нужно замкнуть. 2) а) нет; б) нет; в) да; два ключа не нужны. 3) гальванические элементы, лампа, выключатель.
