§58 ГДЗ Рабочая тетрадь Перышкин 8 класс (Физика)

Задача

Дайте определение.
Магнитные линии магнитного поля — это
Допишите предложения.
а) Направление магнитных линий магнитного поля — это направление, которое указывает ___.
б) Направление магнитных линий магнитного поля тока зависит от направления ___.
в) Магнитные линии вокруг прямого проводника с током представляют собой концентрические ___ в плоскости, перпендикулярной проводнику.
Выберите правильный ответ.
Магнитные линии магнитного поля представляют собой:
- прямые линии;
- незамкнутые кривые линии;
- замкнутые кривые линии.
Выполните устно упражнение 40 из учебника (стр. 168). Ответьте на вопросы.
1. Как расположится магнитная стрелка в магнитном поле?
2. Начертите расположение силовых магнитных линий около двух проводов, сечения которых показаны на рисунке: по проводу А ток идёт от нас, по проводу В — к нам.
3. Определите направление тока в проводниках, изображённых на рисунке, где маленькие кружочки изображают сечение проводов, а большие круги со стрелками — направление магнитных силовых линий.
4. В какую сторону отклонится северный конец магнитной стрелки в момент замыкания ключа в цепи (см. рис.)? Магнитная стрелка расположена под проводом с током. Отметьте на рисунке новое положение стрелки.
5. После замыкания тока в цепи (см. рис.) магнитная стрелка отклонилась от начального положения, изображённого на рисунке пунктиром, в новое положение. Определите полюсы источника тока.
6. Провод АВ (см. рис.) представляет собой петлю, внутри которой помещена магнитная стрелка. Будет ли двигаться магнитная стрелка, и если да, то куда отклонится северный конец стрелки?

Подробный ответ

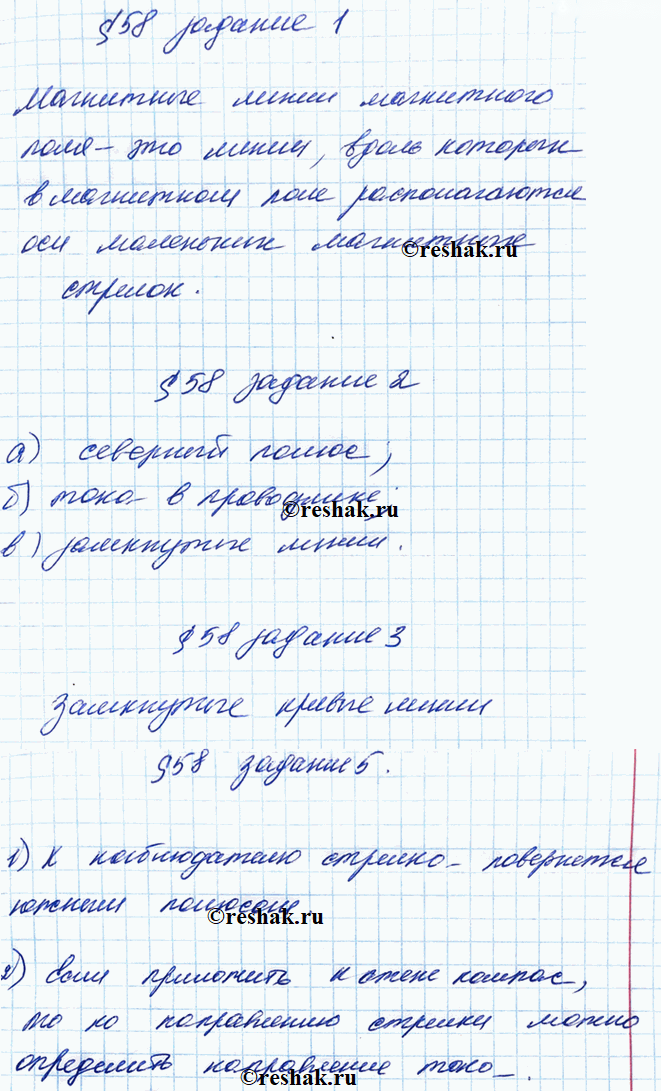

Магнитные линии магнитного поля — это линии, вдоль которых в магнитном поле располагаются оси магнитных стрелок.

Допишите предложения

а) Направление магнитных линий магнитного поля — это направление, которое указывает северный полюс магнитной стрелки.

б) Направление магнитных линий магнитного поля тока зависит от направления тока.

в) Магнитные линии вокруг прямого проводника с током представляют собой концентрические окружности в плоскости, перпендикулярной проводнику.

Выберите правильный ответ

Магнитные линии магнитного поля представляют собой замкнутые кривые линии.

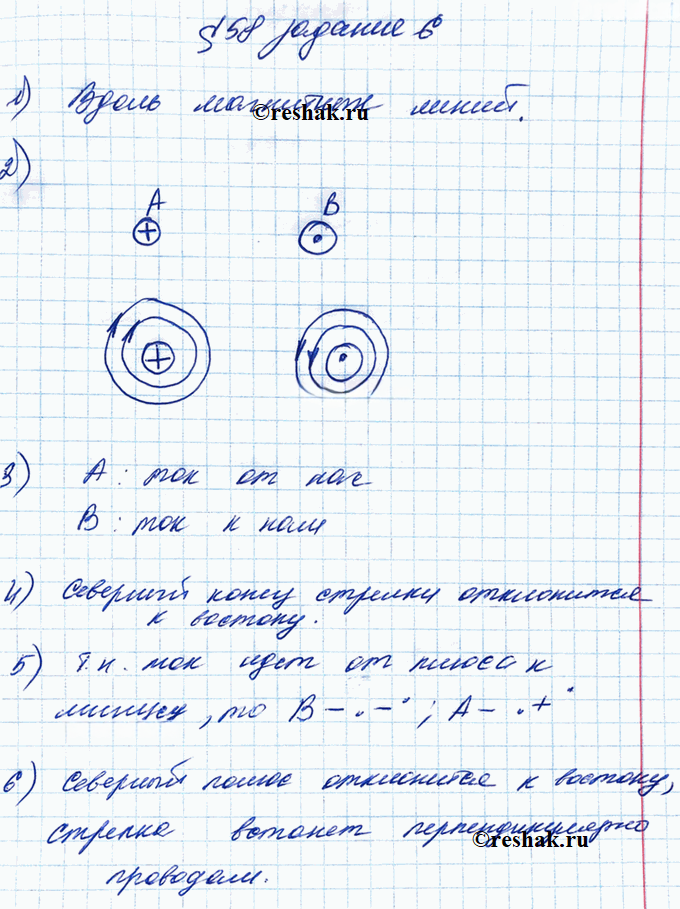

Упражнение 40

Магнитная стрелка расположится вдоль магнитных линий поля, то есть по касательной к ним.
Около проводника A магнитные линии направлены по часовой стрелке, около проводника B — против часовой стрелки.
Направление тока:
- в проводнике A — от нас;
- в проводнике B — к нам.
Северный конец магнитной стрелки отклонится к востоку.
Если ток идёт от плюса к минусу, то полюсы источника тока: B — «−», A — «+».
Магнитная стрелка отклонится к востоку, то есть северный конец стрелки повернётся в сторону проводника.
