§48 ГДЗ Рабочая тетрадь Перышкин 8 класс (Физика)
Допишите предложения.
- а) При последовательном соединении сила тока.
б) При последовательном соединении общее сопротивление цепи.
в) При последовательном соединении напряжение.
Ответьте на вопросы.
- Каким способом можно включить в сеть напряжением $$220\ \text{В}$$ две лампы, рассчитанные на напряжение $$127\ \text{В}$$?
- Трамвайная сеть напряжением $$500\ \text{В}$$ питает в трамвае и мотор, и лампочки. Каким способом включают лампочки в трамвайную сеть, если они рассчитаны на напряжение $$36\ \text{В}$$?
- Сколько одинаковых лампочек нужно соединить последовательно для изготовления ёлочной гирлянды, если каждая лампа рассчитана на напряжение $$10\ \text{В}$$ и все они будут включены в сеть с напряжением $$220\ \text{В}$$?
Выполните упражнение 32 из учебника (стр. 138).
Решите задачи.
- Определите общее сопротивление цепи, изображённой на рисунке, если $$R_1=1\ \text{Ом}$$, $$R_2=5\ \text{Ом}$$, $$R_3=4\ \text{Ом}$$, $$R_4=3\ \text{Ом}$$.
- Вольтметр $$V_1$$ показывает напряжение $$16\ \text{В}$$. Каковы показания амперметра и вольтметра $$V_2$$?
- Определите силу тока в цепи, изображённой на рисунке, если вольтметр, подключённый к зажимам источника тока, показывает напряжение $$5\ \text{В}$$.
При последовательном соединении:
- сила тока одинакова во всех проводниках;
- общее сопротивление цепи равно сумме сопротивлений отдельных проводников;
- напряжение на всей цепи равно сумме напряжений на отдельных участках.
1) Две лампы, рассчитанные на напряжение 127 В, в сеть 220 В включают последовательно.
2) Лампочки в трамвайную сеть 500 В, если они рассчитаны на 36 В, также включают последовательно.
3) Для ёлочной гирлянды нужно соединить последовательно
$$n=\frac{220}{10}=22$$
лампочки.
Упражнение 32
1) При последовательном соединении
$$R_{\text{общ}}=R_1+R_2+R_3+R_4$$
$$R_{\text{общ}}=1+5+4+3=13\ \text{Ом}$$
2) Для последовательного соединения сила тока везде одинакова:
$$I=\frac{U_1}{R_1}=\frac{16\ \text{В}}{8\ \text{Ом}}=2\ \text{А}$$
Значит, амперметр покажет 2 А.
Напряжение на втором участке:
$$U_2=IR_2=2\ \text{А}\cdot 3\ \text{Ом}=6\ \text{В}$$
Вольтметр V2 покажет 6 В.

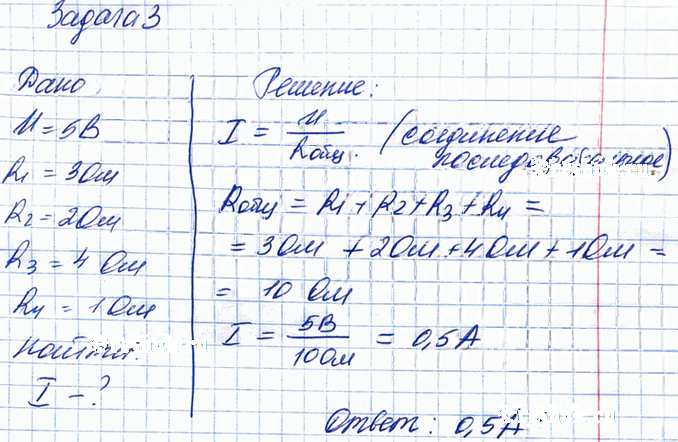

3) Общее сопротивление цепи при последовательном соединении:
$$R_{\text{общ}}=R_1+R_2+R_3+R_4=3+2+4+1=10\ \text{Ом}$$
Тогда сила тока:
$$I=\frac{U}{R_{\text{общ}}}=\frac{5\ \text{В}}{10\ \text{Ом}}=0{,}5\ \text{А}$$
Ответ: 1) 13 Ом; 2) 2 А, 6 В; 3) 0,5 А.
