§47 ГДЗ Рабочая тетрадь Перышкин 8 класс (Физика)
Допишите предложения.
а) Реостат — это прибор для ___.
б) Перемещая ползунок по стержню ползункового реостата, мы меняем ___ и тем самым меняем ___.
- Нарисуйте условное обозначение ползункового реостата, применяемое на электрических схемах.
Выполните упражнение 31 из учебника (стр. 135).
1. Ответьте устно.
2. Ответьте устно.
3. Нарисуйте требуемую схему, используя условные обозначения.
Решите задачи.
Задача 1. В цепь электрического тока (см. рис.) включен реостат со скользящим контактом. Покажите стрелками, как идёт ток в реостате.
- Задача 2. Для радиоприёмника необходимо изготовить реостат, рассчитанный на $$20\ \text{Ом}$$. Какого сечения для этого нужно взять железную проволоку длиной $$5\ \text{м}$$?
- Задача 3. Реостат изготовлен из константановой проволоки длиной $$20\ \text{м}$$ и сечением $$0{,}5\ \text{мм}^2$$. Определите напряжение на реостате, если сила тока $$2{,}4\ \text{А}$$.
а) Реостат — это прибор для регулирования силы тока в цепи.
б) Перемещая ползунок по стержню ползункового реостата, мы меняем длину проводника, включённого в цепь, и тем самым меняем сопротивление реостата и силу тока в цепи.
Условное обозначение ползункового реостата на электрических схемах: прямоугольник с выводами и стрелкой, показывающей перемещение ползунка.

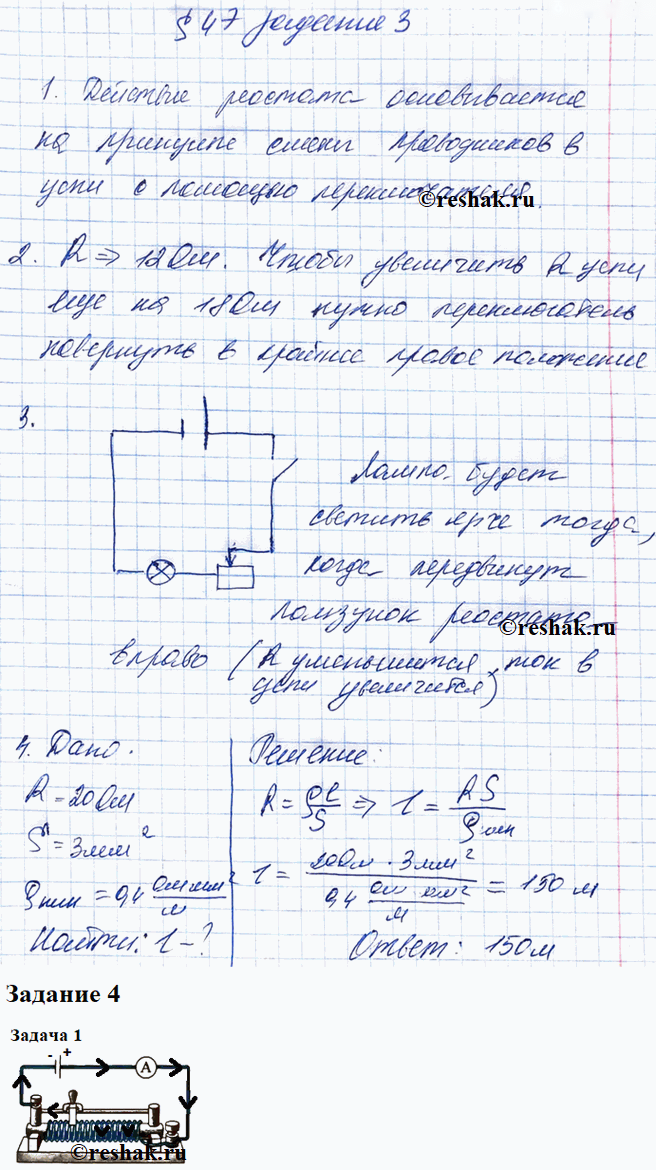

Упражнение 31
1. Действие реостата основано на изменении сопротивления проводника при изменении его длины, включённой в цепь.
2. Чтобы увеличить силу тока в цепи, сопротивление реостата нужно уменьшить, передвинув ползунок так, чтобы в цепь была включена меньшая часть проволоки.
3. Для того чтобы лампа светила ярче, ползунок надо передвинуть вправо — так сопротивление реостата уменьшится, а сила тока возрастёт.
Задача 1
Ток в реостате идёт от одного зажима к другому через ту часть проволоки, которая включена в цепь. На рисунке направление тока нужно показать стрелками по внешней цепи и через реостат — от положительного полюса источника к отрицательному.
Задача 2
Дано: $$R=20\ \Omega$$ $$l=5\ \text{м}$$ $$\rho=0{,}4\ \Omega\cdot\text{мм}^2/\text{м}$$
Найти: $$S-?$$
Решение: используем формулу сопротивления проводника:
$$R=\frac{\rho l}{S}$$
Отсюда
$$S=\frac{\rho l}{R}$$
Подставим значения:
$$S=\frac{0{,}4\cdot 5}{20}=0{,}1\ \text{мм}^2$$
Ответ: $$0{,}1\ \text{мм}^2$$
Задача 3
Дано: $$l=20\ \text{м}$$ $$S=0{,}5\ \text{мм}^2$$ $$I=2{,}4\ \text{А}$$ $$\rho=0{,}5\ \Omega\cdot\text{мм}^2/\text{м}$$
Найти: $$U-?$$
Решение:
Сначала найдём сопротивление реостата:
$$R=\frac{\rho l}{S}$$
$$R=\frac{0{,}5\cdot 20}{0{,}5}=20\ \Omega$$
Теперь по закону Ома:
$$U=IR$$
$$U=2{,}4\cdot 20=48\ \text{В}$$
Ответ: $$48\ \text{В}$$
