§41 ГДЗ Рабочая тетрадь Перышкин 8 класс (Физика)
Допишите предложения.
а) Вольтметр — это прибор для.
б) При измерении напряжения в каком-то элементе электрической цепи вольтметр подсоединяют.
Выберите правильный ответ.
Клемму «+» вольтметра соединяют проводом с:
- отрицательным полюсом источника;
- положительным полюсом источника.
Нарисуйте условное обозначение вольтметра, применяемое на электрических схемах.
Ответьте на вопрос.
Правильно ли соединены элементы цепи на рисунке?
Выполните упражнение 26 из учебника (стр. 119).
Начертите требуемую схему, используя следующие условные обозначения.

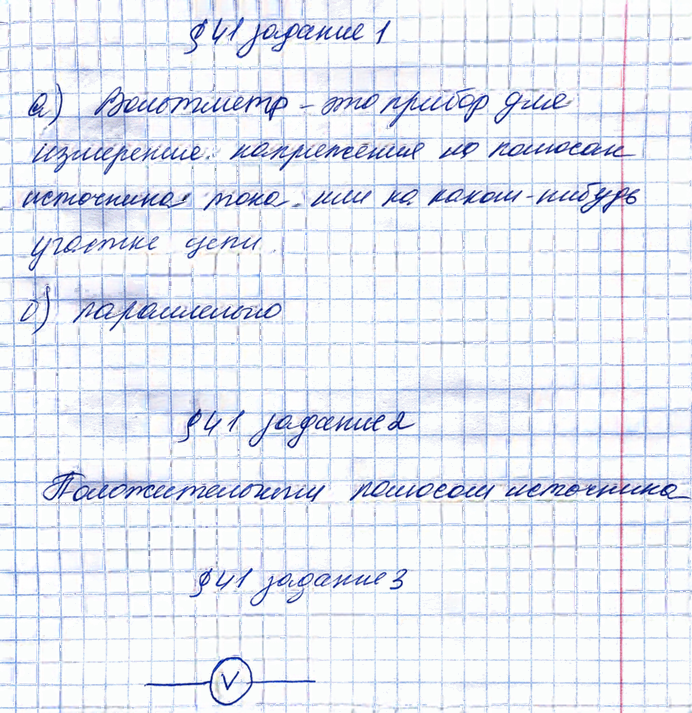

а) Вольтметр — это прибор для измерения напряжения.
б) При измерении напряжения в каком-то элементе электрической цепи вольтметр подсоединяют параллельно этому элементу.
Клемму «+» вольтметра соединяют проводом с положительным полюсом источника.
Условное обозначение вольтметра на электрических схемах: V в кружке.
Элементы цепи на рисунке соединены правильно, если вольтметр подключён параллельно участку цепи, а его клемма «+» — к стороне с более высоким потенциалом.
Упражнение 26
1. Цена деления вольтметра: $$\frac{15\ \text{В}}{5}=3\ \text{В}.$$
2. По шкале вольтметра:
а) $$4{,}5\ \text{В}$$
б) $$7{,}5\ \text{В}$$
в) $$10{,}5\ \text{В}$$

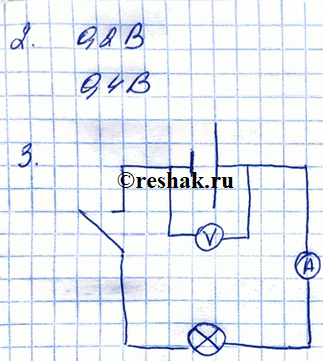

3. Требуемая схема: источник тока, ключ, лампа и амперметр соединены последовательно, а вольтметр подключён параллельно лампе.
