§33 ГДЗ Рабочая тетрадь Перышкин 8 класс (Физика)
Допишите предложения.
- Потребители электрической энергии — это.
- Простейшая электрическая цепь состоит из.
- Для того чтобы по цепи тёк ток, она должна быть.
Под каждым условным обозначением напишите, какому элементу цепи оно соответствует.
Ответьте на вопросы.
- На рисунке изображена схема электрической цепи. Из каких частей состоит данная электрическая цепь? Что нужно сделать, чтобы лампочка в данной цепи горела?
- На рисунке изображена схема электрической цепи. Из каких элементов состоит данная цепь? Будет ли идти ток через сопротивление $$R$$, если ключи 1 и 2 разомкнуты? Через какие элементы цепи будет идти ток, если замкнуть только ключ 1? Замкнуть только ключ 2? Замкнуть оба ключа?
Потребители электрической энергии — это бытовые и промышленные электроприборы: лампы, плитки, электродвигатели и т. п.
Простейшая электрическая цепь состоит из источника тока, потребителя, соединительных проводов и ключа.
Для того чтобы по цепи тёк ток, она должна быть замкнутой.

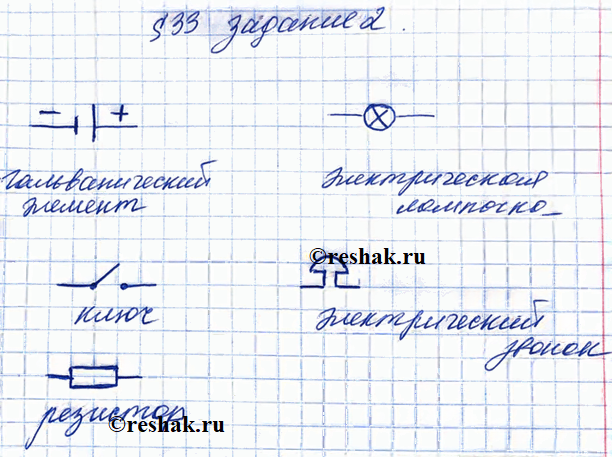

Под условными обозначениями:
- гальванический элемент;
- электрическая лампа;
- ключ;
- электрический звонок;
- резистор.

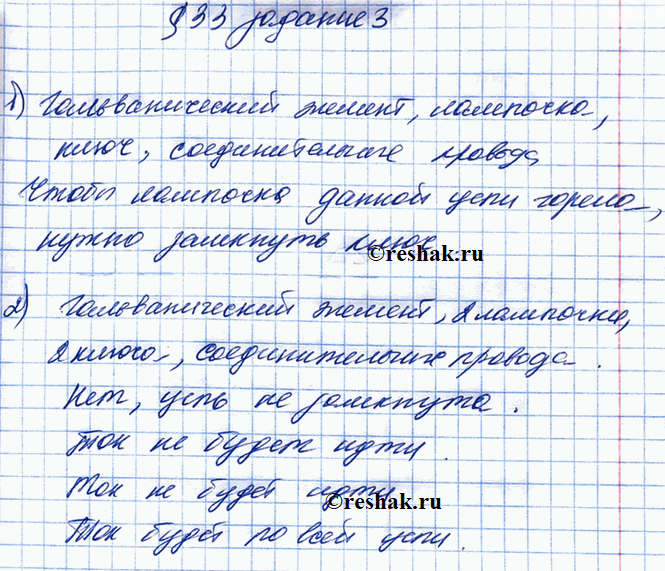

1
Цепь состоит из источника тока, лампочки, ключа и соединительных проводов.
Чтобы лампочка горела, нужно замкнуть ключ, то есть сделать цепь замкнутой.
2
Цепь состоит из гальванического элемента, лампочки, ключа и соединительных проводов.
3
Если ключи 1 и 2 разомкнуты, ток через сопротивление $$R$$ не идёт.
Если замкнуть только ключ 1, ток пойдёт через соответствующую ветвь цепи, а через другую ветвь ток не пойдёт.
Если замкнуть только ключ 2, ток пойдёт через другую ветвь цепи, а через первую ветвь ток не пойдёт.
Если замкнуть оба ключа, ток пойдёт через обе ветви цепи, в том числе через сопротивление $$R$$.

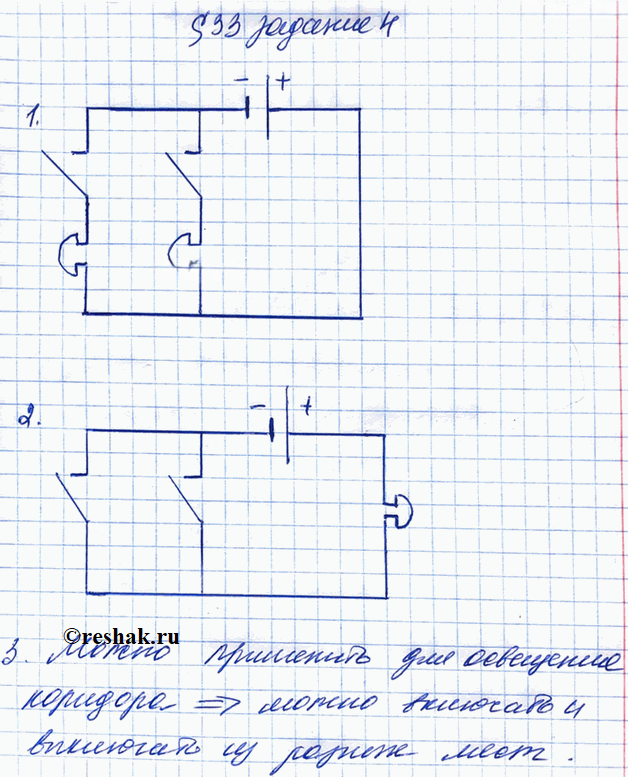

4

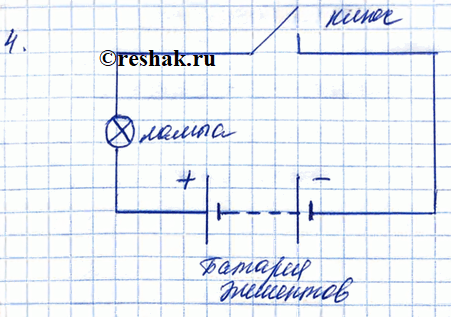

Схема карманного фонарика включает батарею элементов, ключ, лампу и соединительные провода. При замыкании ключа цепь становится замкнутой, и лампа загорается.
