Лабораторная работа № 6. Измерение сопротивления проводника при помощи амперметра и вольтметра
Цель работы: научиться измерять сопротивление проводника при помощи амперметра и вольтметра. Убедиться на опыте, что сопротивление проводника не зависит от силы тока в нём и напряжения на его концах.
Приборы и материалы: источник питания, исследуемый проводник (небольшая никелиновая спираль), амперметр и вольтметр, реостат, ключ, соединительные провода.
Выполнение работы:
- Соберем цепь, соединив последовательно источник питания, амперметр, спираль, реостат и ключ.
Соберём электрическую цепь из последовательно соединённых источника питания, двух резисторов и ключа. Вольтметр подключим сначала к участку цепи с двумя резисторами, затем — к каждому резистору по отдельности.

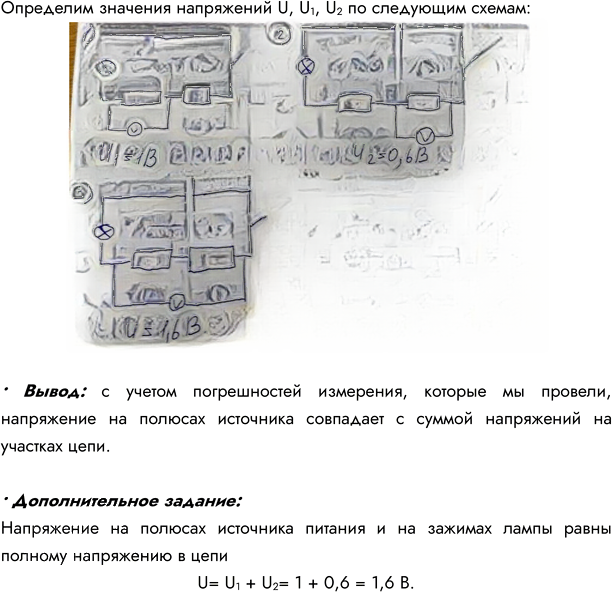

По показаниям вольтметра получаем:
$$U_1=1\ \text{В}$$
$$U_2=0{,}6\ \text{В}$$
$$U=1{,}6\ \text{В}$$
Проверим, что напряжение на участке цепи равно сумме напряжений на отдельных резисторах:
$$U=U_1+U_2$$
$$U=1+0{,}6=1{,}6\ \text{В}$$
С учётом погрешностей измерения напряжение на полюсах источника и на зажимах лампы равно полному напряжению в цепи.
Следовательно, при последовательном соединении напряжение на участке цепи равно сумме напряжений на его частях.
Ответ
$$U=U_1+U_2=1{,}6\ \text{В}$$
