Лабораторная работа №4 ГДЗ Перышкин 8 класс (2022) (Физика)
Лабораторная работа № 4. Сборка электрической цепи и измерение силы тока в её различных участках
Цель работы: убедиться на опыте, что сила тока в различных последовательно соединённых участках цепи одинакова.
Приборы и материалы: источник питания, низковольтная лампа на подставке, ключ, амперметр, соединительные провода.
Указания к работе:

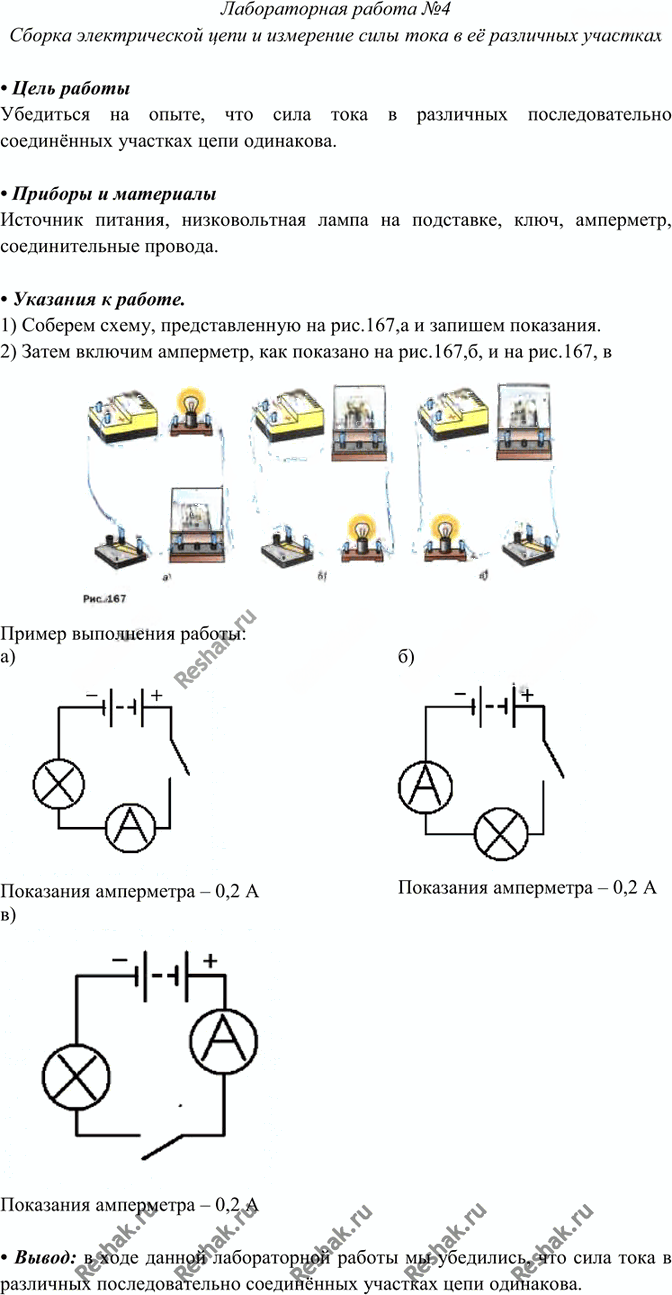

- Соберем схему, представленную на рис. 167, а, и запишем показания.
- Затем включим амперметр, как показано на рис. 167, б, и на рис. 167, в.
Соберём электрическую цепь по схеме на рисунке 167,а и измерим силу тока амперметром. Затем переставим амперметр в другие участки той же последовательной цепи, как показано на рисунках 167,б и 167,в, и снова снимем показания.
| Положение амперметра | Показание амперметра |
|---|---|
| а | 0,2 А |
| б | 0,2 А |
| в | 0,2 А |
Во всех трёх случаях амперметр показывает одинаковую силу тока. Это означает, что в последовательной цепи сила тока одинакова на всех её участках.
Ответ
Сила тока в различных последовательно соединённых участках цепи одинакова: $$I_a=I_b=I_v=0{,}2\ \text{А}.$$
