Параграф 33 ГДЗ Перышкин Иванов 8 класс (Физика)
- Что такое электрическая цепь?
- Из каких частей состоит электрическая цепь?
- Приведите примеры проводников — потребителей электрической энергии.
- Что значит «электрическая цепь замкнута»?
- Почему при размыкании ключа электрический ток в цепи прекращается?

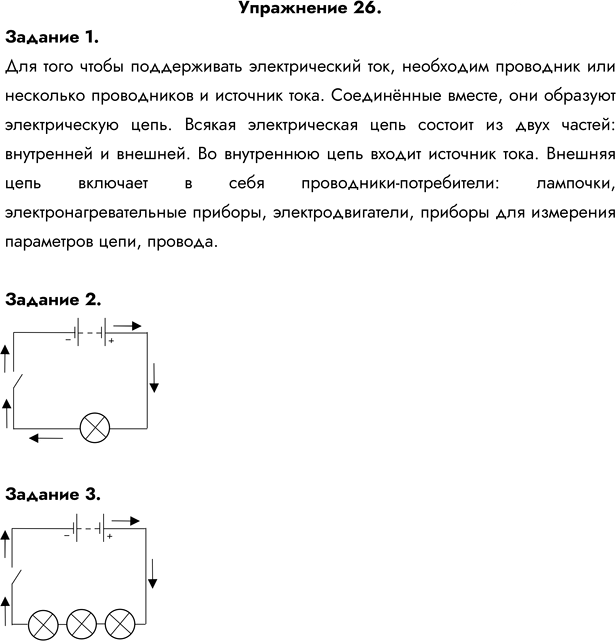

Упражнение 26.
- Как объяснить возникновение электрического тока в цепи?
- Покажите стрелками направление электрического тока в электрической цепи, схема которой изображена на рисунке 69. Из каких элементов состоит эта цепь?
- Начертите схему электрической цепи карманного фонарика с тремя лампами, который работает от батарейки. Лампы зажигаются одновременно.
1. Электрический ток в цепи возникает и поддерживается источником тока. Соединённые вместе источник тока и проводники образуют электрическую цепь.
2. Электрическая цепь состоит из источника тока, потребителя электрической энергии, соединительных проводов и ключа.
3. Примеры потребителей электрической энергии: лампочки, электронагревательные приборы, электродвигатели, приборы для измерения параметров цепи.
4. Электрическая цепь замкнута, если она не разорвана и по ней может протекать ток. Для этого на всём пути тока должны быть проводники.
5. При размыкании ключа цепь разрывается, поэтому электрический ток прекращается.
1. Для поддержания электрического тока необходимы проводник или несколько проводников и источник тока. Соединённые вместе, они образуют электрическую цепь. Всякая электрическая цепь состоит из двух частей: внутренней и внешней. Во внутреннюю цепь входит источник тока. Внешняя цепь включает в себя проводники-потребители: лампочки, электронагревательные приборы, электродвигатели, приборы для измерения параметров цепи, провода.
2. Направление тока в цепи — от положительного полюса источника тока к отрицательному по внешней цепи. На рисунке стрелки нужно поставить именно в этом направлении. Цепь состоит из источника тока, ключа, лампы и соединительных проводов.
3. Схема карманного фонарика с тремя лампами должна быть составлена так, чтобы лампы загорались одновременно, значит, они соединены параллельно и подключены к батарейке.
Ответ: ток направлен от «+» к «−»; цепь состоит из источника тока, ключа, лампы и проводов; для фонарика с тремя лампами нужна схема параллельного соединения ламп с батарейкой.
