Упр.68.27 ГДЗ Лукашик 7-9 класс по физике (Физика)

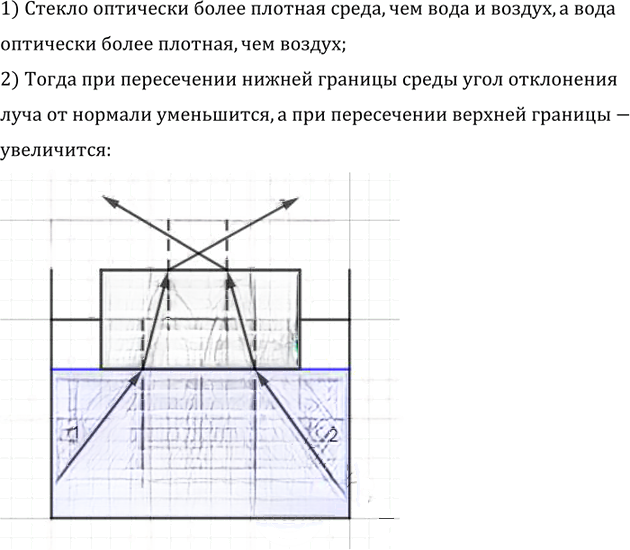

Лучи 1 и 2 (рис. 400) идут из воды, находящейся в сосуде, и проходят сквозь стеклянную пластинку с параллельными гранями, укреплённую на поверхности воды. Начертите в тетради примерный ход этих лучей в стекле и в воздухе.

Стекло оптически более плотная среда, чем вода и воздух, а вода — более плотная, чем воздух. Поэтому при переходе луча:

• из воды в стекло он приближается к нормали;
• из стекла в воздух он удаляется от нормали.

Так как грани стеклянной пластинки параллельны, после выхода из пластинки луч в воздухе идёт параллельно падающему лучу, но оказывается смещённым в сторону.

Для лучей 1 и 2 ход лучей строится одинаково: в стекле они преломляются к нормали, а при выходе в воздух — от нормали.
