Задача

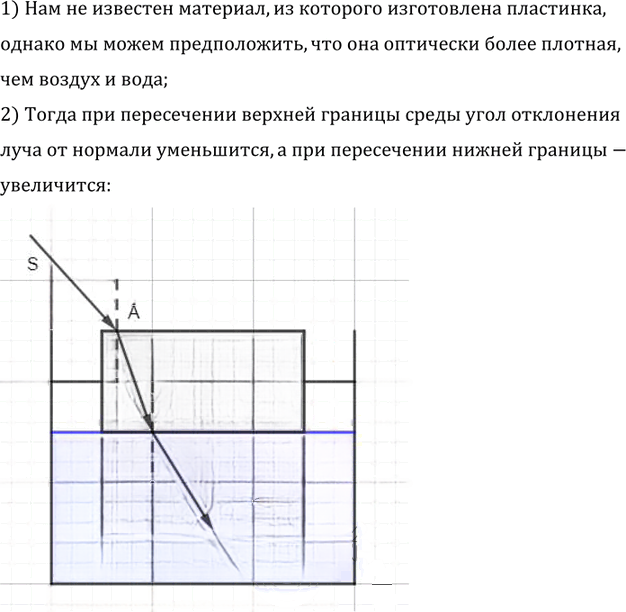

Световой луч SA (рис. 399) проходит сквозь пластинку с параллельными гранями, укреплённую на поверхности воды в сосуде. Начертите в тетради примерный ход луча в пластинке и в воде.

Подробный ответ

При переходе луча из воздуха в пластинку, а затем из пластинки в воду луч дважды преломляется.

Если пластинка оптически более плотная, чем воздух и вода, то:

на верхней границе пластинки луч отклоняется к нормали;
внутри пластинки идёт прямолинейно;
на нижней границе при переходе в воду луч отклоняется от нормали.

Так как грани пластинки параллельны, после выхода из неё луч в воде идёт в том же направлении, что и падающий луч в воздухе, но смещается в сторону.

Ответ: в пластинке луч преломляется к нормали, в воде — от нормали; после выхода из пластинки луч идёт параллельно первоначальному направлению, но с боковым смещением.
