Упр.68.16 ГДЗ Лукашик 7-9 класс по физике (Физика)

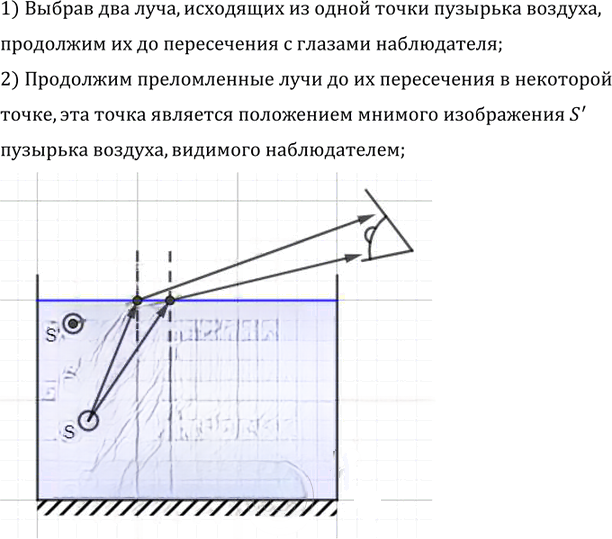

1. Положение всплывающего пузырька воздуха $$S$$ и глаза наблюдателя относительно поверхности воды в сосуде показано на рисунке 404. Выбрав два луча, начертите их примерный ход и укажите положение мнимого изображения пузырька, видимое глазом.

Чтобы построить мнимое изображение пузырька, нужно провести два луча от точки S к поверхности воды и учесть их преломление при выходе из воды в воздух.

После преломления лучи идут к глазу наблюдателя. Если продолжить эти преломлённые лучи назад, то точка их пересечения даст положение мнимого изображения пузырька S’.

Изображение будет расположено выше самого пузырька, ближе к поверхности воды, чем действительное положение пузырька.

Ответ: мнимое изображение пузырька находится в точке пересечения продолжений преломлённых лучей, выше пузырька, ближе к поверхности воды.
