1. Принцип действия электродвигателя постоянного тока представлен на рисунке VIII-22. Какие небольшие изменения надо внести в эту схему, чтобы стало возможным получать переменный ток? Нарисуйте схему с внесёнными изменениями. Какая часть устройства является ротором и какая — статором? Опишите превращения энергии при работе генератора переменного тока такого типа.

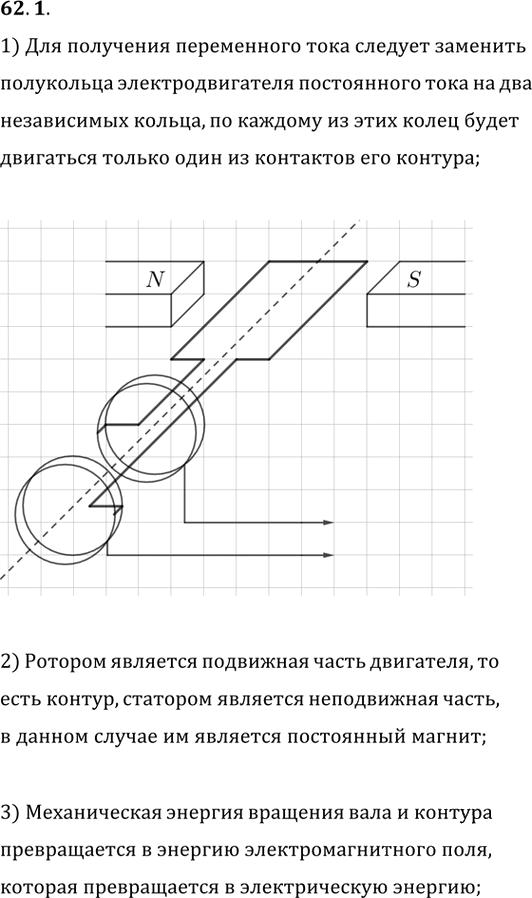

Чтобы получить переменный ток, в схеме электродвигателя постоянного тока нужно заменить разрезные кольца на два сплошных контактных кольца. Тогда к каждому кольцу будет прижиматься свой щётка, и ток во внешней цепи будет изменяться по направлению.

Ротором является подвижная часть устройства — вращающийся контур (рамка) с валом. Статором является неподвижная часть — постоянный магнит.

При работе такого генератора происходит превращение энергии:

$$E_{\text{мех}} \rightarrow E_{\text{эл}}$$

То есть механическая энергия вращения вала и рамки превращается в электрическую энергию переменного тока.

Ответ: для получения переменного тока разрезные кольца заменяют двумя сплошными контактными кольцами; ротор — вращающаяся рамка с валом, статор — постоянный магнит; механическая энергия превращается в электрическую.
