Упр.55.8 ГДЗ Лукашик 7-9 класс по физике (Физика)

Начертите схему цепи, состоящей из четырех последовательно соединенных элементов и параллельно подключенных к ним трех ламп, каждая со своим выключателем.

Четыре элемента источника тока соединяют последовательно, а три лампы с выключателями подключают параллельно друг другу. Тогда каждая лампа будет включаться своим выключателем независимо от остальных.

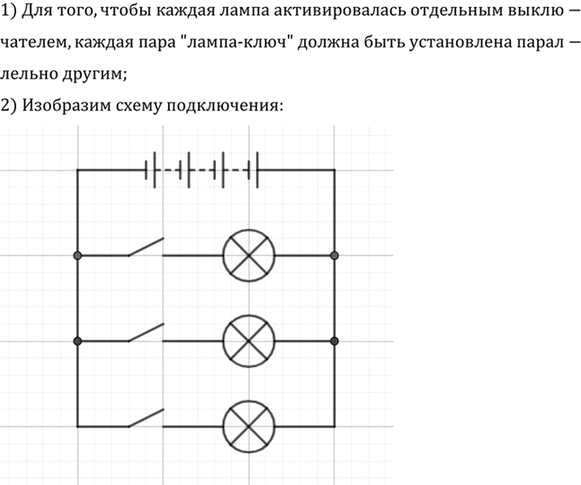

Схема цепи:

— в верхней ветви последовательно соединены 4 элемента источника тока;
— ниже расположены 3 параллельные ветви;
— в каждой ветви последовательно соединены выключатель и лампа.

Ответ: схема состоит из четырёх последовательно соединённых элементов источника тока и трёх параллельных ветвей, в каждой из которых последовательно соединены выключатель и лампа.
