Задача

Начертите схему включения двух ламп с одинаковыми сопротивлениями, рассчитанными на напряжение $$110\ \text{В}$$, в электрическую сеть с напряжением $$220\ \text{В}$$.

Подробный ответ

При последовательном соединении двух одинаковых ламп напряжение сети распределяется между ними поровну. Тогда на каждой лампе будет

$$U_1=U_2=\frac{220}{2}=110\ \text{В}.$$

Значит, лампы нужно включить последовательно.

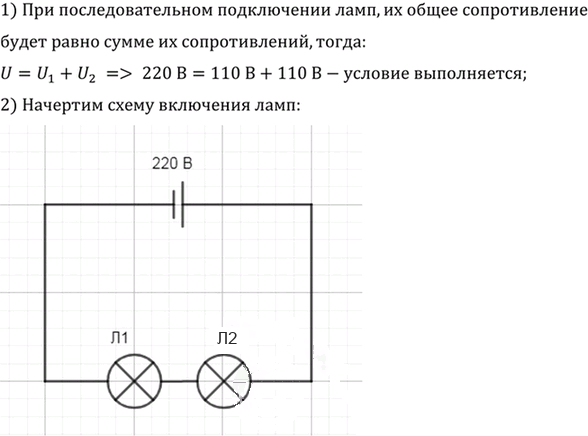

Схема включения:

источник тока 220 В — лампа 1 — лампа 2 — обратно к источнику.

При таком соединении каждая лампа рассчитана на своё рабочее напряжение 110 В.

Ответ: лампы следует соединить последовательно.
