Упр.50.15 ГДЗ Лукашик 7-9 класс по физике (Физика)

1. Начертите электрические схемы установок, показанных на рисунке 302.

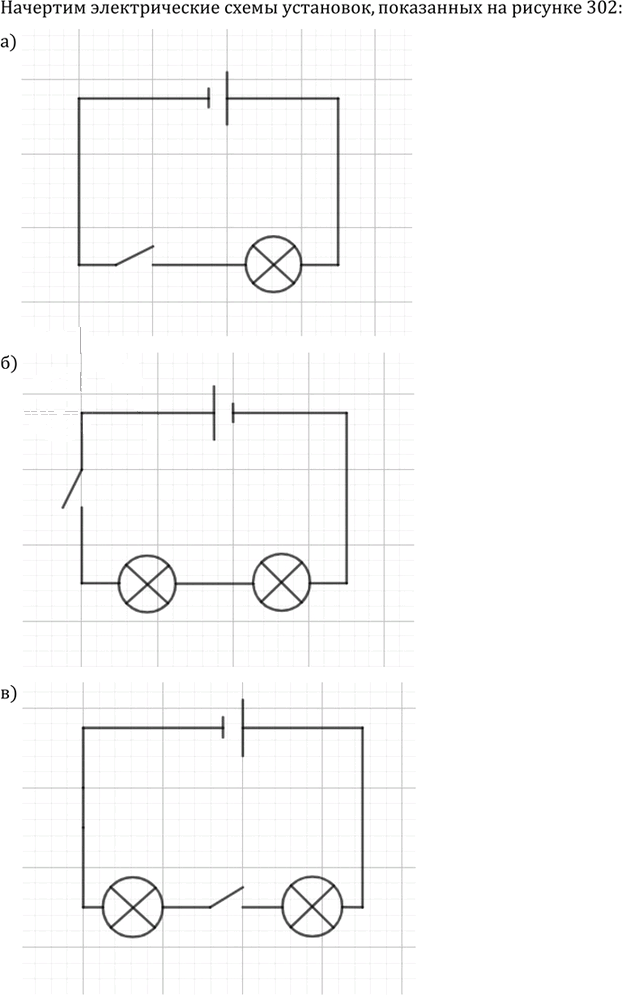

По рисунку 302 во всех трёх установках элементы соединены последовательно, поэтому электрические схемы будут такими:

1. а) источник тока, ключ и лампа, соединённые последовательно;
2. б) источник тока, ключ и две лампы, соединённые последовательно;
3. в) источник тока, две лампы и ключ, соединённые последовательно.

Во всех случаях в цепи один замкнутый контур без разветвлений.
