Задача

Начертите схему электрической цепи по рисунку 298. Укажите направление тока в соединительных проводниках.

Подробный ответ

Ток в цепи движется от положительного полюса источника к отрицательному, то есть на схеме — от длинной черты элемента к короткой.

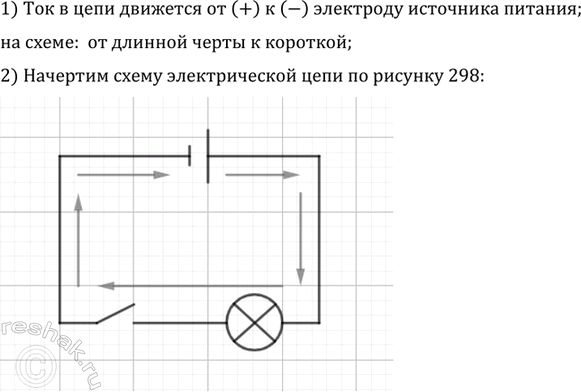

По рисунку 298 схема цепи состоит из источника тока, ключа и лампы, соединённых последовательно.

Направление тока в соединительных проводниках показываем так: от «+» источника по верхнему проводнику вправо, затем вниз по правому проводнику, далее по нижнему проводнику через лампу и ключ, после чего по левому проводнику вверх к «−» источника.

Ответ: направление тока в цепи — от положительного полюса источника к отрицательному; на схеме — от длинной черты к короткой.
