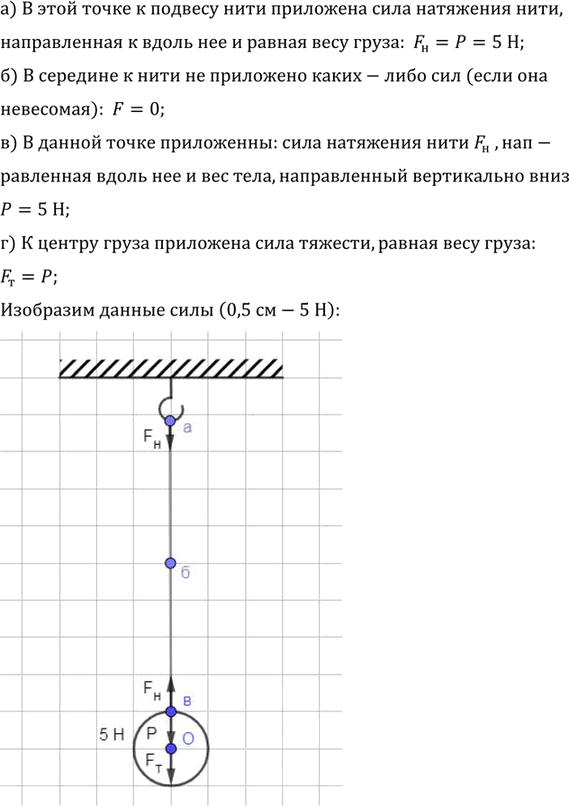

- Изобразите графически (масштаб: $$0{,}5\ \text{см} — 5\ \text{Н}$$) силы, приложенные в точках а, б, в, г (рис. 75).
Сила натяжения нити направлена вдоль нити. Если груз покоится, то по модулю она равна весу груза: $$F_{\text{н}}=P=5\ \text{Н}.$$
В середине невесомой нити силы не приложены, поэтому $$F=0.$$
В точке в действуют две силы: сила натяжения нити $$F_{\text{н}}$$, направленная вверх вдоль нити, и вес тела $$P=5\ \text{Н}$$, направленный вертикально вниз.
В точке о к центру груза приложена сила тяжести, равная весу груза: $$F_{\text{т}}=P=5\ \text{Н}.$$
При масштабе $$0{,}5\ \text{см} \;-\; 5\ \text{Н}$$ все силы с модулем $$5\ \text{Н}$$ изображаются стрелкой длиной $$0{,}5\ \text{см}.$$
Ответ: в точке а — $$F_{\text{н}}=5\ \text{Н}$$ вверх вдоль нити; в точке б — $$F=0$$; в точке в — $$F_{\text{н}}=5\ \text{Н}$$ вверх и $$P=5\ \text{Н}$$ вниз; в точке о — $$F_{\text{т}}=5\ \text{Н}$$ вниз.
