Задача

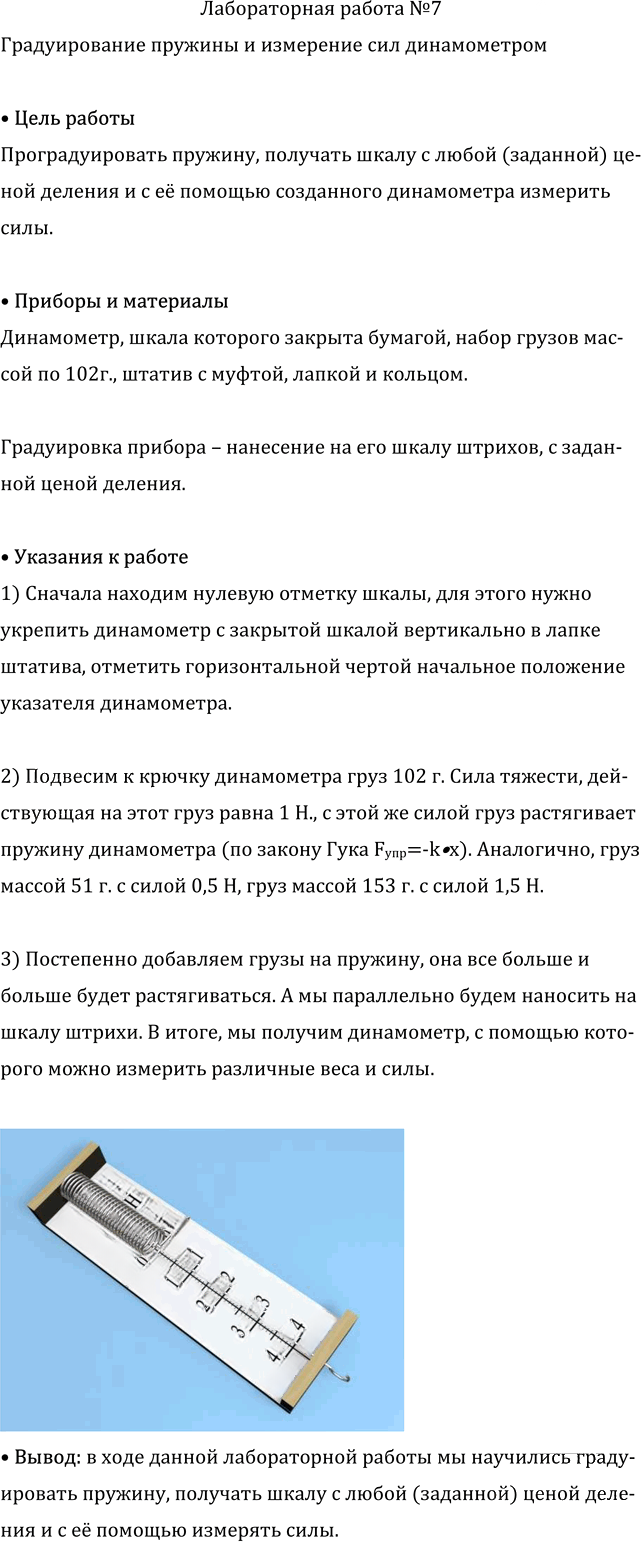

7. Градуирование пружины и измерение сил динамометром

Цель работы: проградуировать пружину, получить шкалу с заданной ценой деления и с помощью созданного динамометра измерить силы.

Приборы и материалы: динамометр, шкала которого закрыта бумагой (пружина на планшете с миллиметровой шкалой из набора ОГЭ-лаборатории), набор грузов массой по $$100\ \text{г}$$, штатив с муфтой и лапкой, линейка, груз неизвестной массы.

Указания к работе

Укрепите динамометр с закрытой шкалой в лапке штатива вертикально. Отметьте на бумаге штрихом начальное положение указателя — это будет нулевая отметка шкалы.
Подвесьте к крючку динамометра последовательно один груз, масса которого $$100\ \text{г}$$, два, три, четыре груза (рис. 207). Считайте, что на один груз действует сила тяжести, равная $$1\ \text{Н}$$. Положение указателя динамометра для каждого случая отметьте горизонтальным штрихом.
Снимите динамометр со штатива и оцифруйте горизонтальные штрихи, начиная с верхней, проставив числа $$0, 1, 2, 3, 4$$. Выше полученной шкалы укажите обозначение единицы силы (Н).
С помощью линейки разделите расстояние между штрихами так, чтобы цена деления шкалы была равна $$0{,}1\ \text{Н}$$.
Измерьте проградуированным динамометром вес тела неизвестной массы, например лапки штатива, груза.
Обработка результатов прямых измерений. Запишите показания динамометра для каждого случая с учётом абсолютной погрешности, равной цене деления шкалы динамометра.

Подробный ответ

Нулевую отметку шкалы динамометра отмечают при отсутствии груза. Затем последовательно подвешивают грузы массой 100 г, 200 г, 300 г и 400 г. Считают, что сила тяжести, действующая на груз массой 100 г, равна $$1\ \text{Н}$$, поэтому каждому следующему грузу соответствуют силы $$2\ \text{Н}$$, $$3\ \text{Н}$$ и $$4\ \text{Н}$$.

После этого на шкале наносят штрихи напротив положений указателя и оцифровывают их: $$0,\ 1,\ 2,\ 3,\ 4$$. Между соседними целыми делениями линейкой делят расстояние на 10 равных частей, чтобы цена деления стала равной $$0{,}1\ \text{Н}$$.

Проградуированным динамометром измеряют силу тяжести неизвестного груза. Показание записывают с учётом абсолютной погрешности, равной цене деления шкалы:

$$F = (F_{\text{изм}} \pm 0{,}1)\ \text{Н}.$$

Если, например, по шкале получено значение $$2{,}3\ \text{Н}$$, то результат измерения записывают так:

$$F = (2{,}3 \pm 0{,}1)\ \text{Н}.$$

В ходе работы пружину градуируют, получают шкалу с заданной ценой деления и с её помощью измеряют силы.

Ответ: пружина проградуирована; цена деления шкалы $$0{,}1\ \text{Н}$$; силу неизвестного груза измеряют по шкале динамометра с погрешностью $$\pm 0{,}1\ \text{Н}$$.
