Упр.69.15 ГДЗ Лукашик 7-9 класс по физике (Физика)

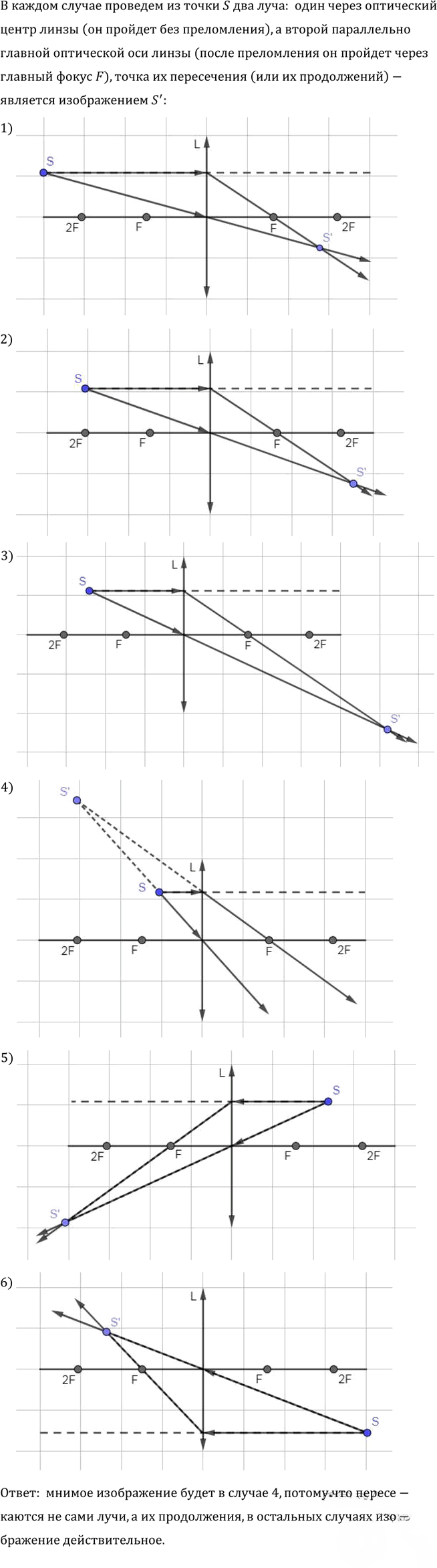

В каждом случае проведем из точки S два луча: один через оптический
центр линзы (он пройдет без преломления), а второй параллельно
главной оптической оси линзы (после преломления он пройдет через
главный фокус F), точка их пересечения (или их продолжений)-
является изображением S’
Ответ: мнимое изображение будет в случае 4, потому что пересекаются не сами лучи, а их продолжения, в остальных случаях изображение действительное.

В каждом случае строим изображение точки S с помощью двух главных лучей:

• луч, идущий через оптический центр линзы, не преломляется;
• луч, идущий параллельно главной оптической оси, после линзы проходит через фокус F.

Точка пересечения этих лучей или их продолжений и есть изображение S’.

В случаях 1, 2, 3, 5, 6 лучи после линзы пересекаются сами, значит изображение действительное.

В случае 4 пересекаются только продолжения лучей, поэтому изображение мнимое.

Ответ: мнимое изображение — в случае 4; в случаях 1, 2, 3, 5, 6 изображение действительное.
