Упр.69.13 ГДЗ Лукашик 7-9 класс по физике (Физика)

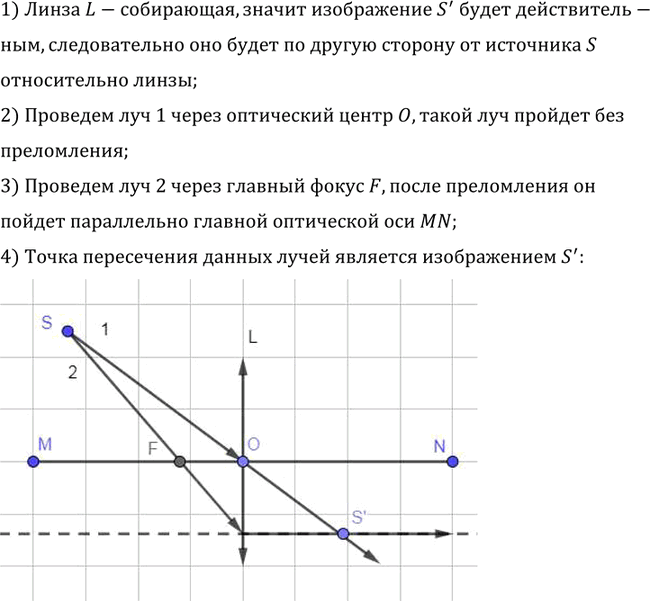

1) Линза L-собирающая, значит изображение S’ будет действитель-
ным, следовательно оно будет по другую сторону от источника S
относительно линзы;
2) Проведем луч 1 через оптический центр O, такой луч пройдет без
преломления;
3) Проведем луч 2 через главный фокус F, после преломления он
пойдет параллельно главной оптической оси MN;
4) Точка пересечения данных лучей является изображением S’

Так как линза собирающая, изображение точечного источника будет действительным и расположится по другую сторону линзы.

Построим изображение:

• луч, идущий через оптический центр $$O$$, проходит через линзу без преломления;
• луч, идущий через главный фокус $$F$$, после линзы идёт параллельно главной оптической оси;
• точка пересечения этих лучей даёт изображение $$S’$$.

Из рисунка видно, что изображение $$S’$$ находится справа от линзы, ниже главной оптической оси, то есть оно действительное, перевёрнутое.

Ответ: изображение источника $$S’$$ находится по другую сторону собирающей линзы, справа от неё; оно действительное и перевёрнутое.
