Упр.60.4 ГДЗ Лукашик 7-9 класс по физике (Физика)

1. Каждый из пары проводников (рис. VIII-17) создаёт в месте нахождения соседнего проводника магнитное поле определённого направления. Укажите стрелками направления магнитных линий и, пользуясь правилом левой руки, определите, как направлены силы взаимодействия проводников.

Магнитные линии вокруг прямолинейного проводника с током представляют собой окружности, охватывающие проводник. Их направление определяют по правилу правой руки: если большой палец направить по току, то согнутые пальцы покажут направление линий магнитного поля.

Далее по правилу левой руки определяем направление силы, действующей на каждый проводник в поле, созданном соседним проводником:

• если токи в проводниках направлены одинаково, проводники притягиваются;
• если токи направлены противоположно, проводники отталкиваются.

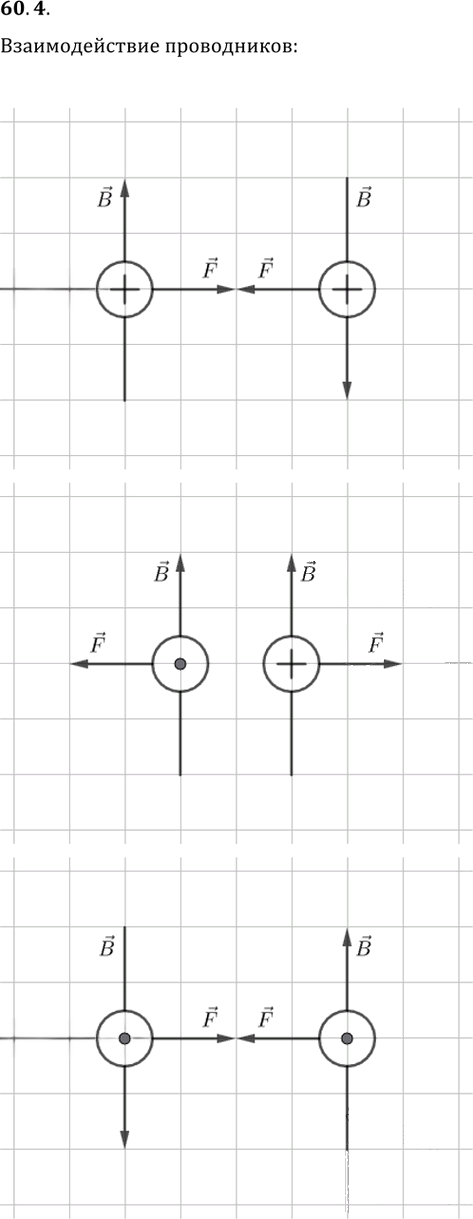

На рисунках это означает:

1. Верхний рисунок: токи в проводниках направлены одинаково, поэтому проводники притягиваются, силы направлены навстречу друг другу.
2. Средний рисунок: токи направлены противоположно, поэтому проводники отталкиваются, силы направлены в разные стороны от друг друга.
3. Нижний рисунок: токи в проводниках направлены одинаково, поэтому проводники притягиваются, силы направлены навстречу друг другу.

Ответ: в 1-м и 3-м случаях проводники притягиваются, во 2-м — отталкиваются.
