1. На рисунке VIII-16 указаны направления токов в прямых проводниках и векторы сил, действующих на проводники в однородном магнитном поле. Перенесите рисунок в тетрадь, определите и обозначьте с помощью стрелок, косых крестиков или точек направление магнитных линий.

Направление магнитных линий определяем по правилу левой руки: если расположить левую руку так, чтобы линии магнитного поля входили в ладонь, а четыре вытянутых пальца были направлены по току, то отогнутый большой палец покажет направление силы, действующей на проводник.

Применим это правило к каждому рисунку:

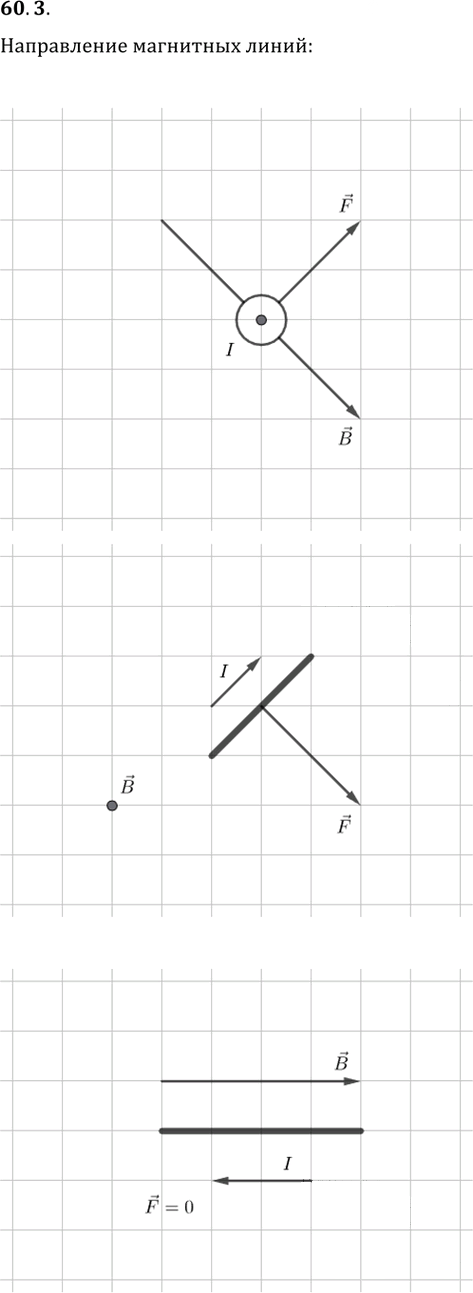

1. Если ток направлен из плоскости рисунка к нам (точка в кружке), а сила направлена вверх-вправо, то магнитные линии направлены вниз-вправо.
2. Если ток направлен вверх-вправо, а сила направлена вниз-вправо, то магнитные линии направлены в плоскость рисунка (обозначаются косым крестиком).
3. Если ток направлен влево, а сила равна нулю, значит проводник расположен параллельно магнитным линиям. Следовательно, магнитные линии направлены влево или вправо; по рисунку они совпадают с направлением поля вправо.

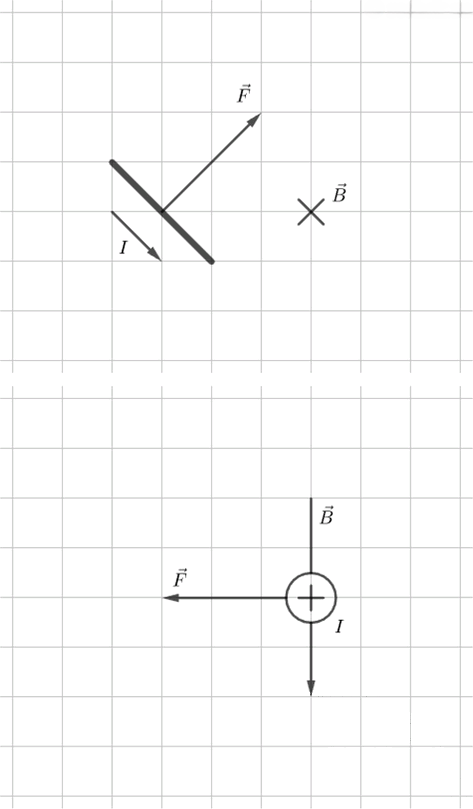

4. Если ток направлен вниз, а сила направлена влево, то магнитные линии направлены из плоскости рисунка к нам (точка).

Ответ: 1) вниз-вправо; 2) в плоскость рисунка; 3) вправо; 4) из плоскости рисунка к нам.
