Нарисуйте, как должны быть выполнены соединения приборов (рис. 361), чтобы при замыкании рубильника загоралась красная лампа К, а при размыкании — зелёная З.

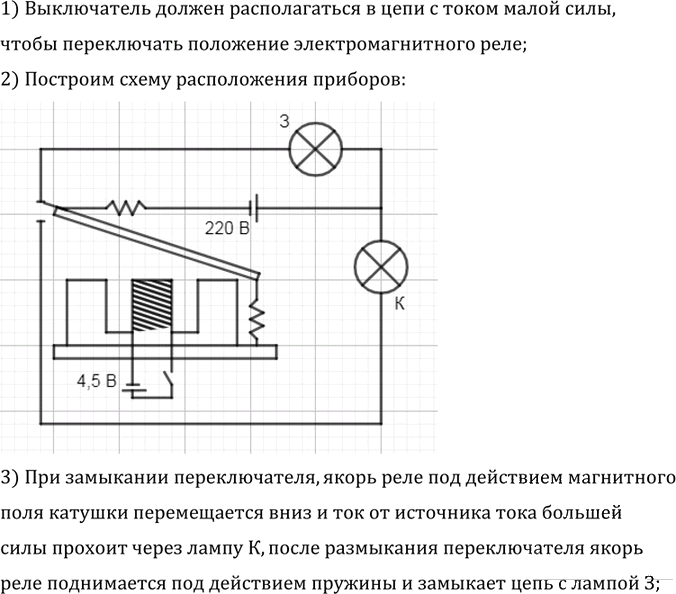

Выключатель нужно включить в цепь с малой силой тока, чтобы он управлял электромагнитным реле, а не лампами. Тогда при замыкании рубильника ток пойдёт через катушку реле, якорь притянется и переключит контакты на красную лампу К. При размыкании рубильника катушка обесточится, якорь вернётся пружиной в исходное положение и замкнёт цепь зелёной лампы З.

Таким образом, соединение должно быть выполнено так, чтобы:

• рубильник находился в цепи управления реле;
• красная лампа К включалась при срабатывании реле;
• зелёная лампа З включалась при отпускании реле.

Ответ: рубильник включают в цепь катушки реле; при замыкании загорается лампа К, при размыкании — лампа З.
