1. Стрелки традиционного (школьного) компаса 1 и современных 2, 3, 4 установились вдоль магнитного поля Земли. Какое новшество отличает современные магнитные компасы? Сделайте копию рисунка и обозначьте: 1) на какой из магнитных полюсов Земли указывает каждый конец стрелок; 2) магнитные полюсы стрелок; 3) примерные направления к географическим полюсам Земли.

В современных магнитных компасах изменили окраску стрелки: вместо привычного синего и красного цветов часто используют другие цвета, например серебристый и красный. При этом магнитные полюсы стрелки остаются теми же, а направление её концов сохраняется.

У компаса:

• северный конец стрелки указывает на южный магнитный полюс Земли, который расположен вблизи географического Северного полюса;
• южный конец стрелки указывает на северный магнитный полюс Земли, который расположен вблизи географического Южного полюса.

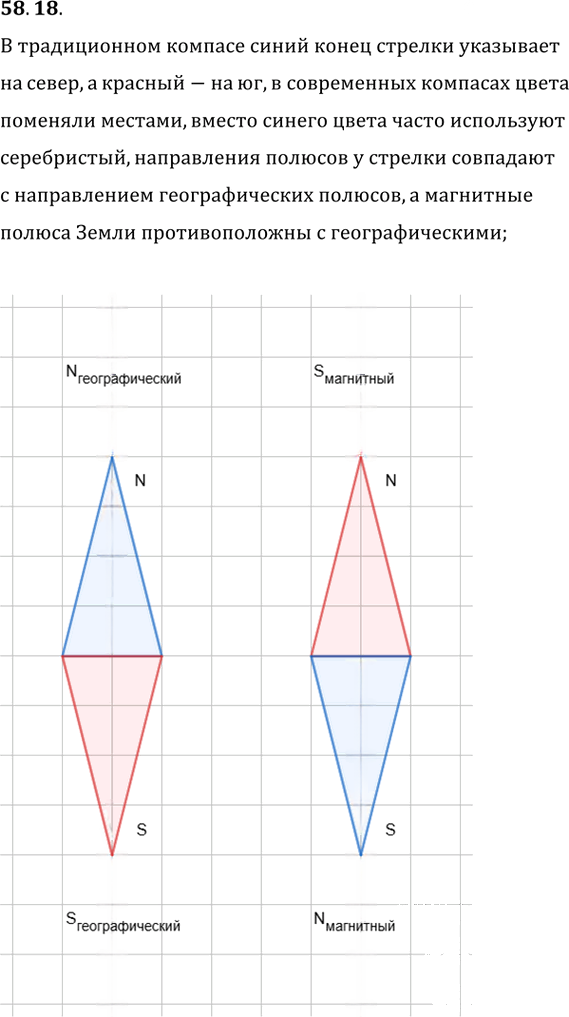

Следовательно, на рисунке нужно обозначить:

• у конца стрелки, направленного к географическому северу, — N;
• у противоположного конца — S;
• у Земли: вблизи географического Северного полюса — S_{магнитный}, вблизи географического Южного полюса — N_{магнитный}.

Ответ: новшество современных компасов — изменённая окраска стрелки; магнитные полюсы и направление стрелки остаются прежними: северный конец указывает на юг магнитного поля Земли, южный — на север магнитного поля Земли.
