Упр.55.9 ГДЗ Лукашик 7-9 класс по физике (Физика)

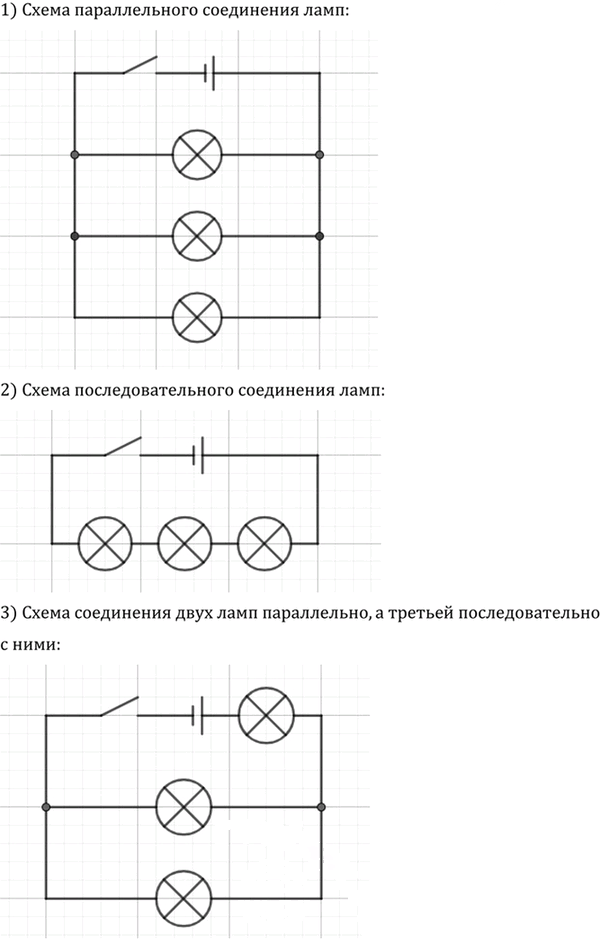

1. На панели укреплены три патрона с электрическими лампами. Начертите схему соединения клемм ламп между собой и полюсами источника тока так, чтобы лампы были соединены параллельно; последовательно; две параллельно, а третья последовательно с ними.

Нужно соединить лампы так, чтобы получились три разные схемы.

1) Параллельное соединение

Все три лампы подключают к одним и тем же двум полюсам источника тока. То есть каждая лампа включена в свою ветвь, а начала всех ветвей соединены с одним полюсом, концы — с другим.

2) Последовательное соединение

Все три лампы соединяют одна за другой в одну цепь: конец первой лампы соединяют с началом второй, конец второй — с началом третьей, а свободные клеммы крайних ламп подключают к полюсам источника тока.

3) Две лампы параллельно, третья последовательно с ними

Две лампы соединяют параллельно между собой, а затем эту параллельную ветвь включают последовательно с третьей лампой и источником тока.

Ответ: лампы нужно соединить соответственно: все три параллельно; все три последовательно; две параллельно, третья последовательно с ними.
