Упр.55.5 ГДЗ Лукашик 7-9 класс по физике (Физика)

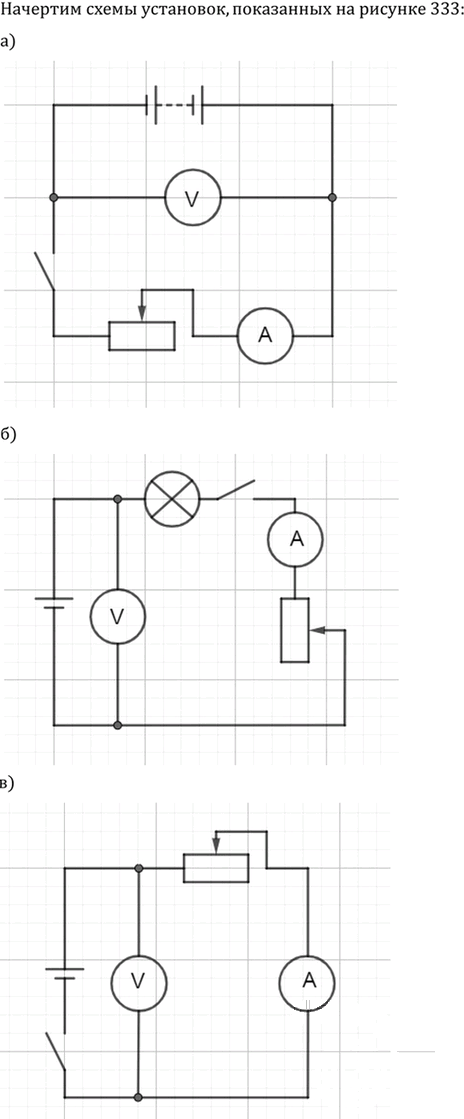

1. Начертите схемы установок, показанных на рисунке 333.

Схемы установок нужно изобразить по правилам электрических цепей: источник тока, ключ, лампа, реостат, амперметр включаются последовательно в основную цепь, а вольтметр — параллельно участку цепи, напряжение на котором измеряют.

а)

В схеме: источник тока, ключ, реостат и амперметр соединены последовательно; вольтметр подключён параллельно участку цепи между двумя точками.

б)

В схеме: источник тока, лампа, ключ, амперметр и реостат соединены последовательно; вольтметр подключён параллельно источнику тока.

в)

В схеме: источник тока, ключ, реостат и амперметр соединены последовательно; вольтметр подключён параллельно источнику тока.
