Начертите схему цепи, состоящую из источника тока, трех ламп, включенных параллельно, амперметров, измеряющих силу тока в каждой лампе и во всей цепи, и выключателя, общего для всей цепи.

Амперметр, измеряющий силу тока в одной лампе, включают последовательно с этой лампой в её ветвь. Амперметр, измеряющий силу тока во всей цепи, и выключатель включают последовательно со всеми элементами, то есть до разветвления цепи.

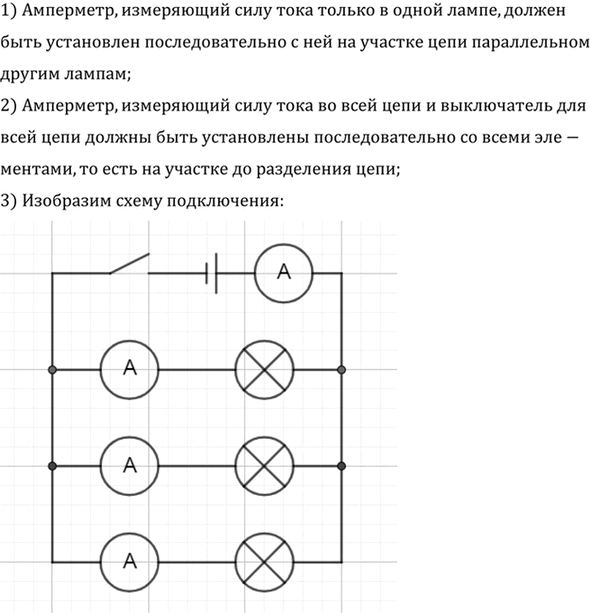

Схема цепи должна быть такой: источник тока, затем выключатель и амперметр для всей цепи, после чего цепь разветвляется на три параллельные ветви, в каждой из которых последовательно соединены амперметр и лампа.

Ответ: три лампы соединены параллельно; в каждой ветви амперметр включён последовательно с лампой; общий амперметр и выключатель включены последовательно со всей цепью.
