Упр.53.31 ГДЗ Лукашик 7-9 класс по физике (Физика)
- На одной координатной сетке постройте графики зависимости силы тока $$I$$ от напряжения $$U$$ для двух проводников, в одном из которых сила тока равна $$1\ \text{А}$$ при напряжении $$2\ \text{В}$$, а в другом при том же напряжении сила тока равна $$2\ \text{А}$$. Масштаб выберите сами. Чем отличаются эти проводники?
По закону Ома для участка цепи
$$I=\frac{U}{R}$$
при постоянном сопротивлении график зависимости $$I(U)$$ — прямая, проходящая через начало координат.
Для первого проводника при $$U=2\ \text{В}$$ ток равен $$I=1\ \text{А}$$, значит
$$R_1=\frac{U}{I}=\frac{2}{1}=2\ \Omega.$$
Для второго проводника при том же напряжении $$U=2\ \text{В}$$ ток равен $$I=2\ \text{А}$$, значит
$$R_2=\frac{U}{I}=\frac{2}{2}=1\ \Omega.$$

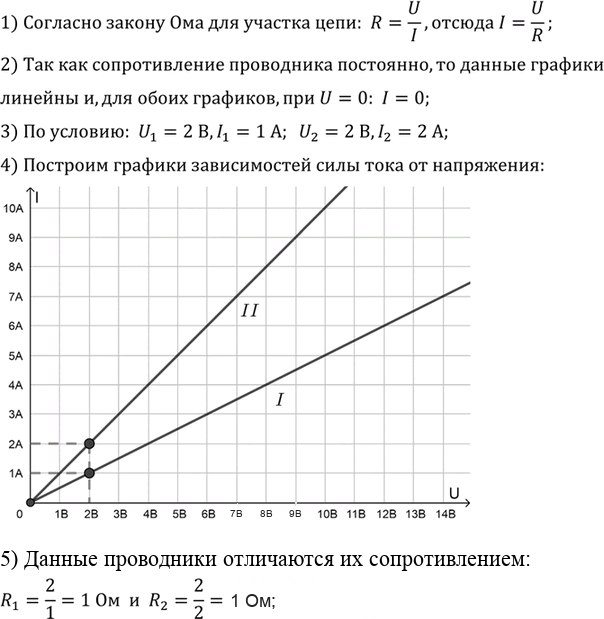

На одной координатной сетке нужно провести две прямые через начало координат: первая проходит через точку $$\left(2;\,1\right)$$, вторая — через точку $$\left(2;\,2\right)$$. Вторая прямая будет более крутой, так как при том же напряжении ток в ней больше.
Проводники отличаются сопротивлением: у первого сопротивление больше, чем у второго.
Ответ: графики — две прямые через начало координат; первый проводник имеет сопротивление $$2\ \Omega$$, второй — $$1\ \Omega$$. Отличаются сопротивлением: второй проводник проводит ток лучше.
