Рассмотрим вариант решения задания из учебника Лукашик, Иванова 9 класс, Просвещение: Начертите схему электрической цепи, состоящей из гальванического элемента (или аккумулятора), выключателя и электрической лампы.

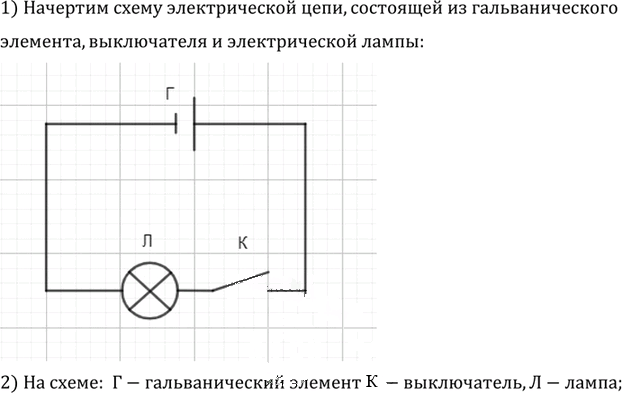

Схему электрической цепи нужно изобразить так, чтобы все элементы были соединены последовательно: гальванический элемент, выключатель и лампа.

Условные обозначения на схеме:

• Г — гальванический элемент;
• К — выключатель;
• Л — лампа.

При замыкании выключателя цепь будет замкнута, и лампа загорится.
