Упр.50.13 ГДЗ Лукашик 7-9 класс по физике (Физика)

Задача

Начертите схему электрической цепи по рисунку 299.

Подробный ответ

На схеме электрической цепи источник тока изображают двумя параллельными чертами: длинная черта соответствует положительному полюсу, короткая — отрицательному.

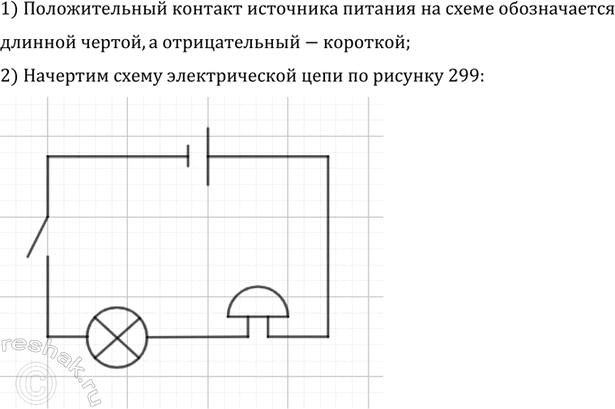

По рисунку 299 получаем последовательное соединение источника тока, ключа, лампы и звонка (или другого потребителя), соединённых проводами в замкнутую цепь.

Ответ: схема должна содержать источник тока с обозначением полюсов, ключ, лампу и звонок, соединённые последовательно, как на рисунке 299.
