Упр.30.13 ГДЗ Лукашик 7-9 класс по физике (Физика)

На уличной площадке два школьника обнаружили кирпич и тяжёлые камни. С помощью лома мальчикам удалось перекатить камни на край площадки, причём один из них применил рычаг 1-го рода, а второй — рычаг 2-го рода. Нарисуйте в тетради, как действовали мальчики.

Чтобы перекатить камень, мальчики использовали лом как рычаг.

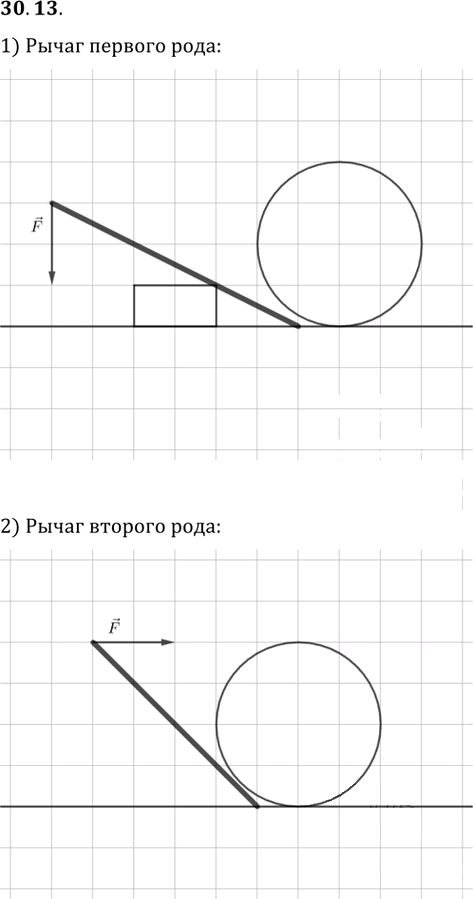

• В рычаге первого рода точка опоры находится между силой и грузом. Лом подводят под камень, опирают на кирпич или другой упор, а на свободный конец нажимают вниз. Тогда камень поднимается и перекатывается.
• В рычаге второго рода груз находится между точкой опоры и приложенной силой. Лом упирают одним концом в землю, камень располагают ближе к опоре, а на другой конец лома нажимают, поднимая камень.

В тетради нужно изобразить лом, камень и точку опоры: для рычага первого рода — опора между силой и камнем, для рычага второго рода — камень между опорой и силой.
