Упр.16.17 ГДЗ Лукашик 7-9 класс по физике (Физика)

1. На горизонтальном участке пути трактор развил силу тяги $$8\ \text{кН}$$. Сила сопротивления движению трактора равна $$6\ \text{кН}$$. Вес трактора $$40\ \text{кН}$$. Изобразите эти силы графически (масштаб: $$0{,}5\ \text{см} — 4000\ \text{Н}$$).

Переведём силы в единицы, удобные для построения в заданном масштабе $$0{,}5\ \text{см} = 4000\ \text{Н}$$:

$$F_{\text{т}}=8\ \text{кН}=8000\ \text{Н}, \qquad F_{\text{с}}=6\ \text{кН}=6000\ \text{Н}, \qquad P=40\ \text{кН}=40000\ \text{Н}$$

Найдём длины векторов:

$$l_{\text{т}}=\frac{8000}{4000}\cdot 0{,}5=1\ \text{см}$$
$$l_{\text{с}}=\frac{6000}{4000}\cdot 0{,}5=0{,}75\ \text{см}$$
$$l_{P}=\frac{40000}{4000}\cdot 0{,}5=5\ \text{см}$$

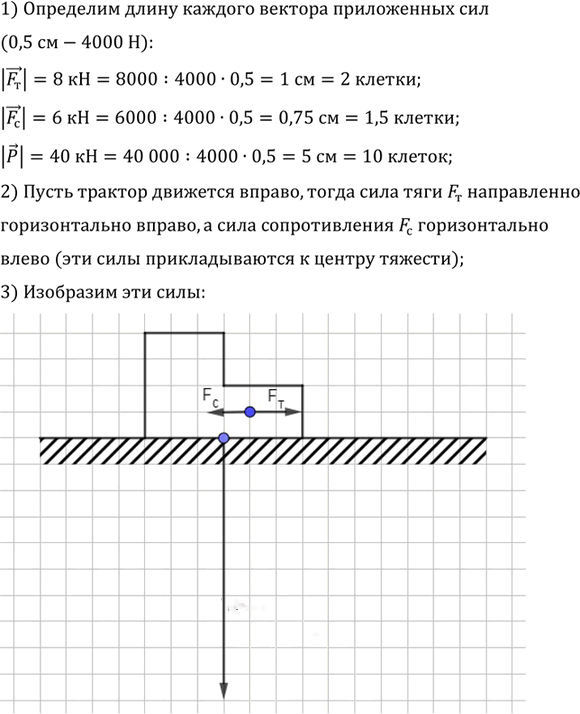

Следовательно, на рисунке нужно изобразить:

• силу тяги $$F_{\text{т}}$$ — горизонтально вправо, длиной $$1\ \text{см}$$;
• силу сопротивления $$F_{\text{с}}$$ — горизонтально влево, длиной $$0{,}75\ \text{см}$$;
• вес трактора $$P$$ — вертикально вниз, длиной $$5\ \text{см}$$.

Все силы прикладывают к центру тяжести трактора.

Ответ: $$F_{\text{т}}=1\ \text{см}$$ вправо, $$F_{\text{с}}=0{,}75\ \text{см}$$ влево, $$P=5\ \text{см}$$ вниз.
