Изобразите графически силы, действующие на доску $$AB$$ (рис. 80). Обозначьте буквами точки их приложения.

На доску действуют две силы:

• сила тяжести груза, приложенная в точке а и направленная вертикально вниз;
• силы реакции опор, приложенные в точках б и в и направленные вертикально вверх.

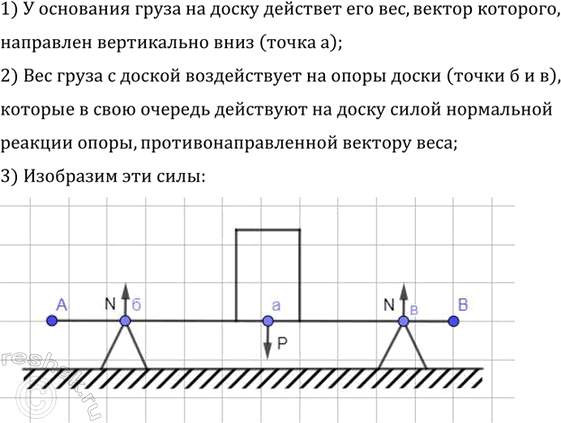

Следовательно, на рисунке нужно изобразить:

• в точке а — вектор $$P$$ вниз;
• в точке б — вектор $$N$$ вверх;
• в точке в — вектор $$N$$ вверх.

Эти силы и нужно обозначить на доске АВ.
